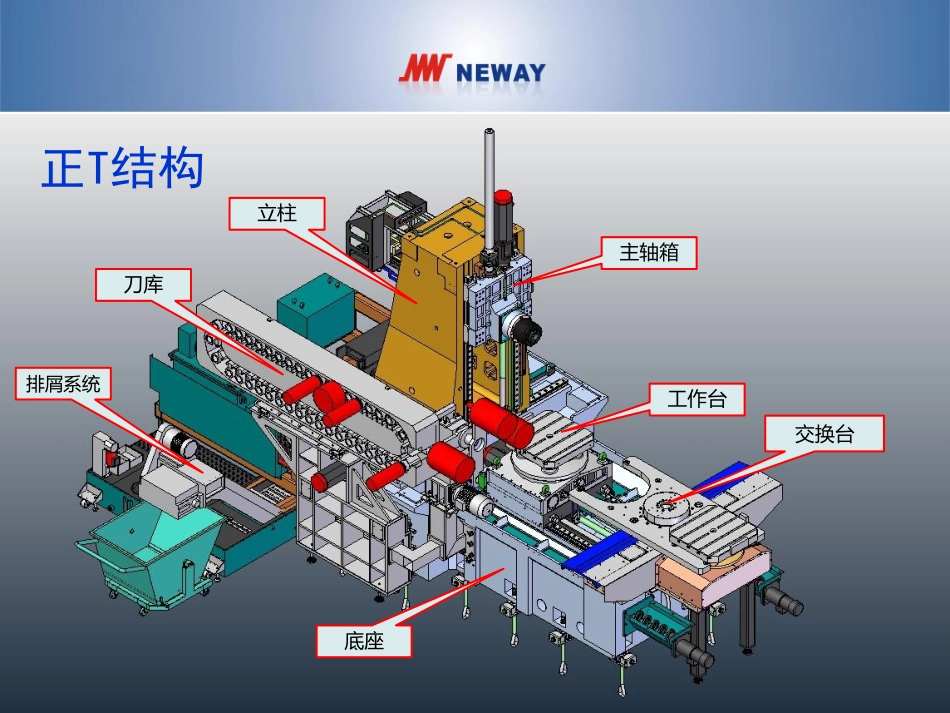

卧式加工中心机械结构第一代机型：立柱固定，X、Z坐标在十字滑鞍上运动；类似于在立式加工中心上演变而来第二代机型：立柱前后运动实现Z轴，工作台左右运动实现X轴，两轴独立运动，可靠性高第三代机型：立柱左右运动实现X轴，工作台前后运动实现Z轴，具有更高的整机刚性及运动速度卧式加工中心结构发展-市场主要结构主轴箱立柱刀库排屑系统交换台底座工作台正T结构Y轴主轴箱立柱刀库底座工作台倒T结构卧式加工中心结构发展-其它结构全动柱式结构工作台固定，Y、Z轴在X轴上运动主轴箱工作台立柱滑座底座交换台刀库卧式加工中心结构发展-其它结构框中框结构（箱中箱结构）三轴全双驱，成本高、速度高、刚性好主轴箱工作台立柱滑座底座交换台刀库HM634HPHM634TPHM1006HPHM805SPHM805TPHM1006TPHM503HHM634HHM1257HHM503THM634T纽威卧式加工中心种类纽威卧式加工中心型号含义：示例：HM503T代号：①②③④表一表二表三代号含义备注①卧式加工中心类代号②工作台长度500mm第一主参数（工作台长度的1/10）③工作台宽度500mm第二主参数代号（其它见表二）④倒T型、交换工作台系列代号（其它见表三）③第二主参数代号123456789工作台宽度320400500630800100012501600＞1600④系列代号HTHPTPSP含义倒T型、回转工作台倒T型、交换工作台正T型、回转工作台正T型、交换工作台工作台加大Y轴经典倒T机型：HM634系列整机采用倒T型结构，具有更高的整机刚性及运动速度。立柱前后运动实现Z轴，工作台左右运动实现X轴。•倒T型床身，计算机有限元优化设计，保证床身整体刚性和结构紧凑。•各部件受力状态佳。•布局合理先进，机床刚性好。•排屑、排水易处理。•操作方便接近工件和主轴，宜人性好B轴拥有行业内最佳刚性X轴Y轴第三代正T机型：HM634系列整机采用正T型结构，具有更高的整机刚性及运动速度。立柱左右运动实现X轴，主轴箱上下运动实现Y轴，工作台前后运动实现Z轴。•正T型床身，计算机有限元优化设计，保证床身整体刚性和结构紧凑。•各部件受力状态佳。•布局合理先进，机床刚性好。•排屑、排水易处理。•操作方便接近工件和主轴，宜人性好B轴双柱、封闭、框架式立柱设计配置横纵向环行筋，立柱采用双柱封闭框架式结构，空腔内设置有较高的纵向和横向环筋。极大增强立柱的抗扭抗弯性能。机床所有结构部件都采用有限元分析法（FEA）进行了静态和动态特性分析，保证机床在动、静状态下的呈现最佳性能。多点支撑、大跨距设计、M型筋布局•立柱与底座结合处为...
