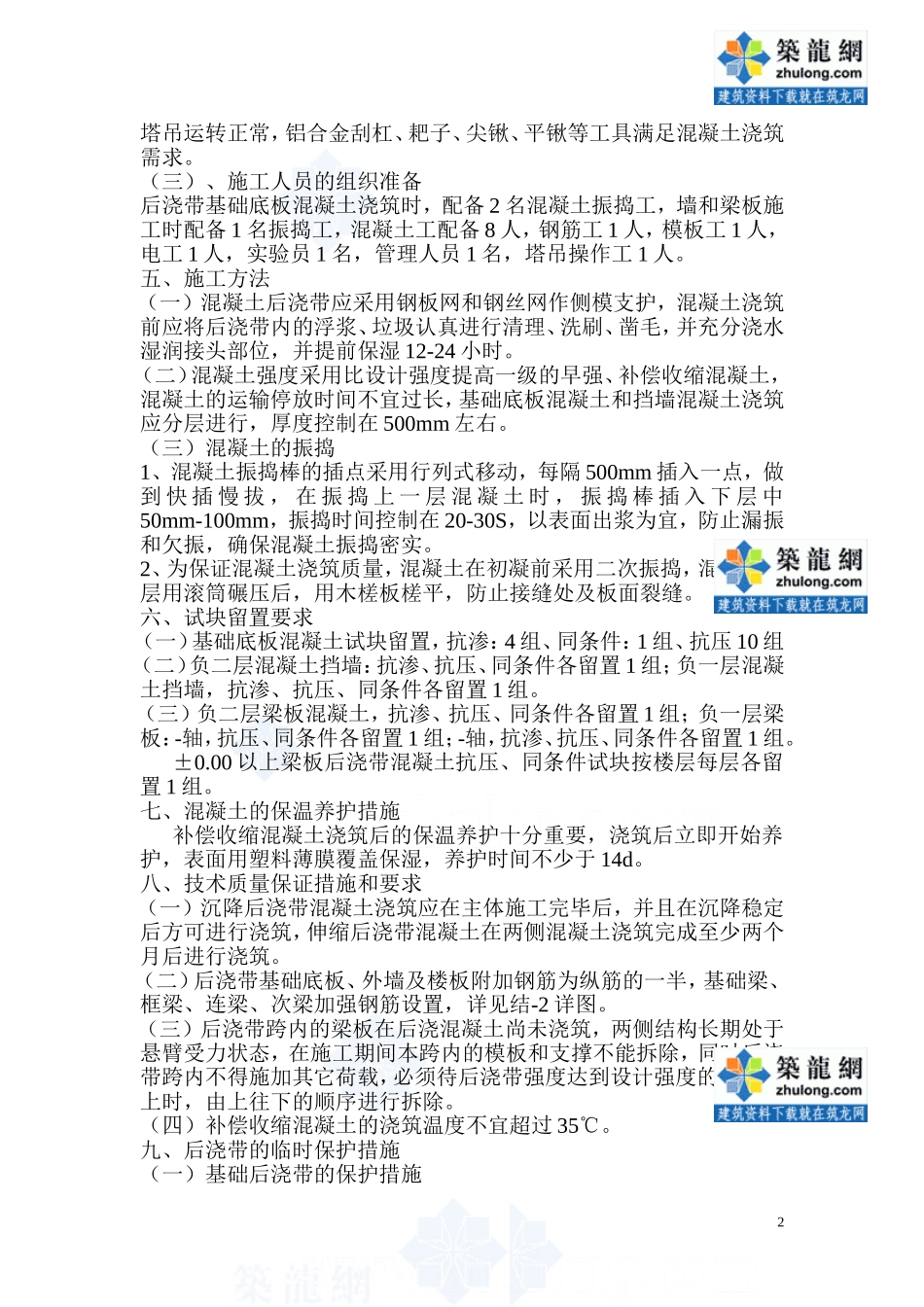

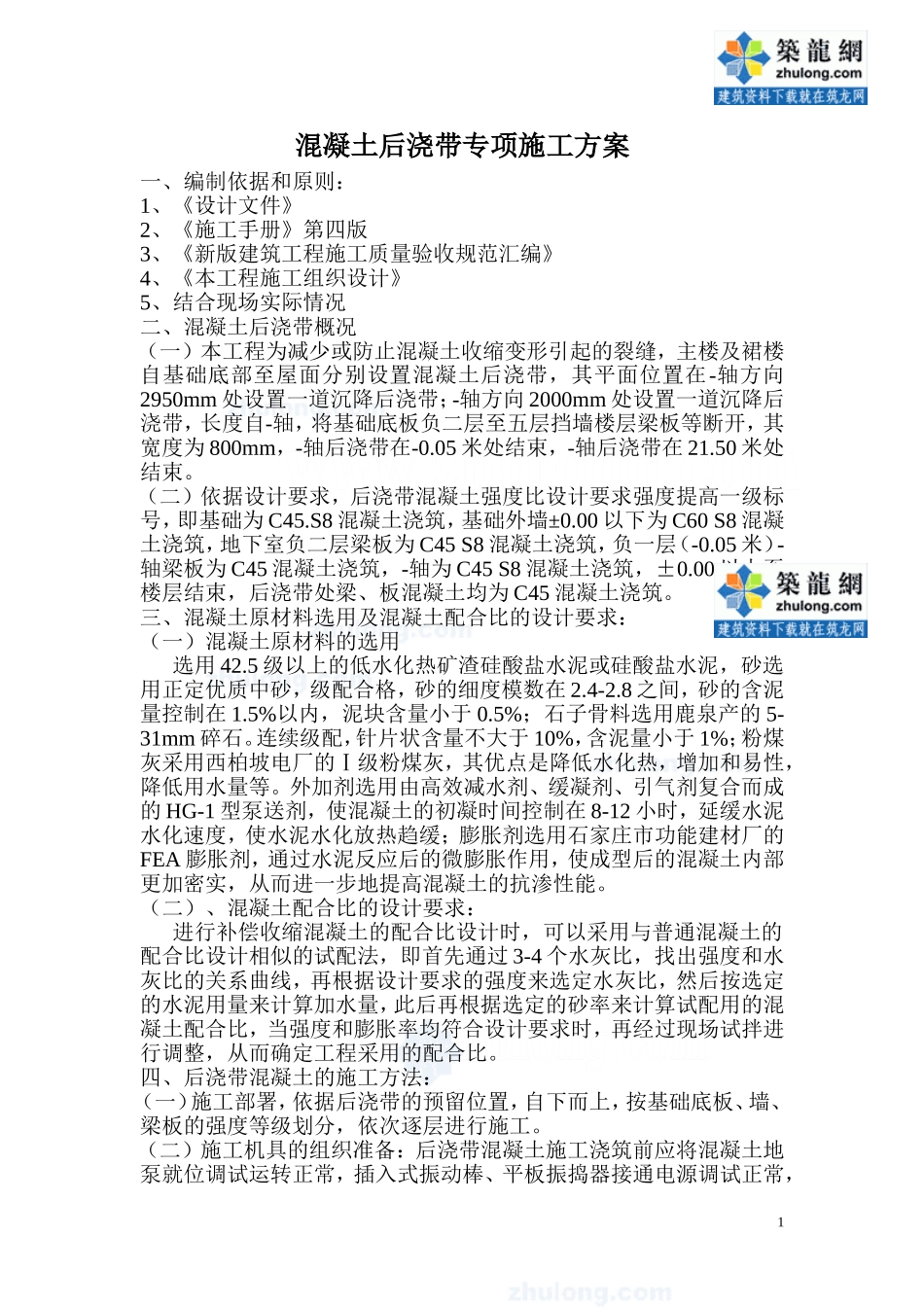

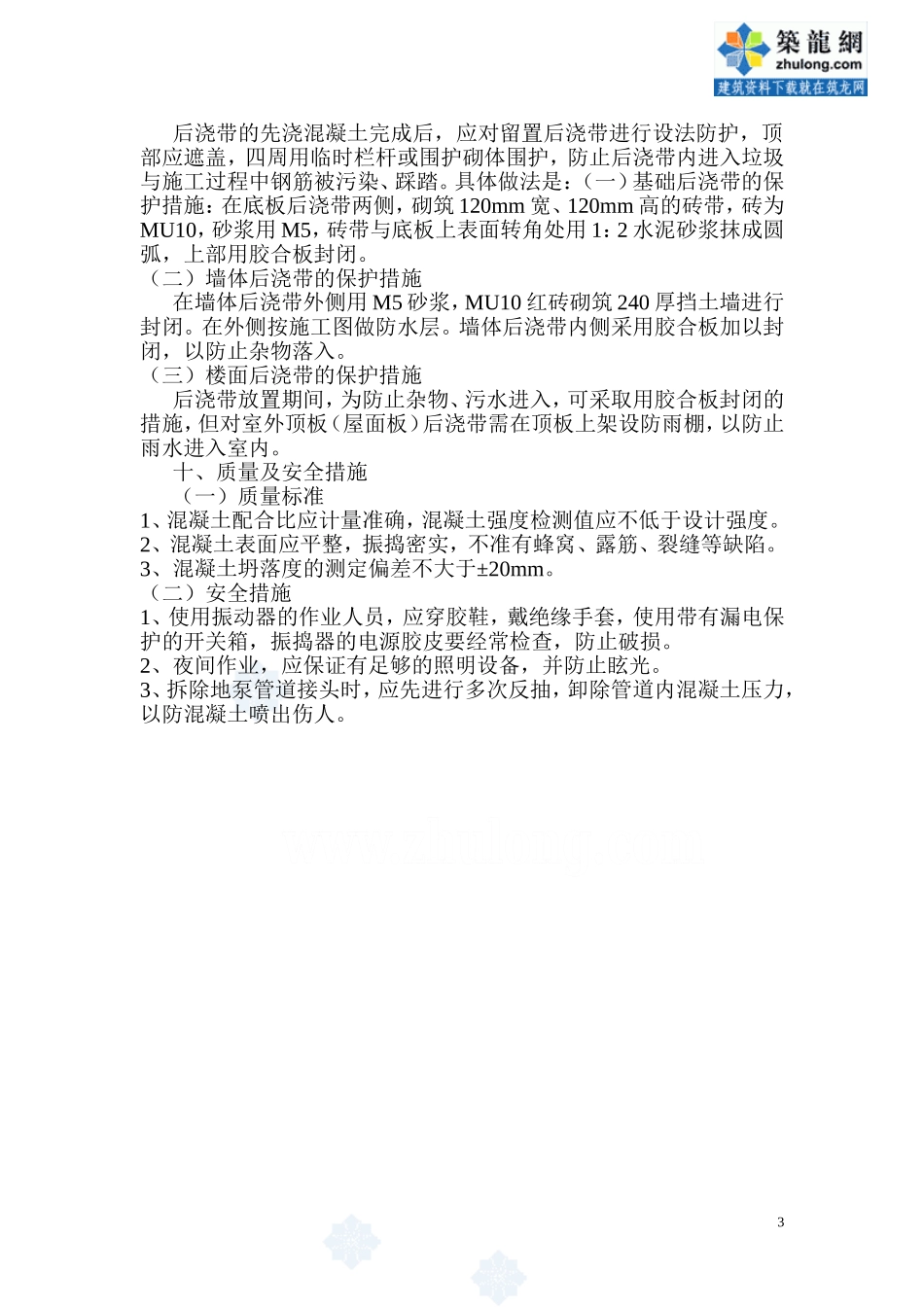

混凝土后浇带专项施工方案一、编制依据和原则：1、《设计文件》2、《施工手册》第四版3、《新版建筑工程施工质量验收规范汇编》4、《本工程施工组织设计》5、结合现场实际情况二、混凝土后浇带概况（一）本工程为减少或防止混凝土收缩变形引起的裂缝，主楼及裙楼自基础底部至屋面分别设置混凝土后浇带，其平面位置在-轴方向2950mm处设置一道沉降后浇带；-轴方向2000mm处设置一道沉降后浇带，长度自-轴，将基础底板负二层至五层挡墙楼层梁板等断开，其宽度为800mm，-轴后浇带在-0.05米处结束，-轴后浇带在21.50米处结束。（二）依据设计要求，后浇带混凝土强度比设计要求强度提高一级标号，即基础为C45.S8混凝土浇筑，基础外墙±0.00以下为C60S8混凝土浇筑，地下室负二层梁板为C45S8混凝土浇筑，负一层（-0.05米）-轴梁板为C45混凝土浇筑，-轴为C45S8混凝土浇筑，±0.00以上至楼层结束，后浇带处梁、板混凝土均为C45混凝土浇筑。三、混凝土原材料选用及混凝土配合比的设计要求：（一）混凝土原材料的选用选用42.5级以上的低水化热矿渣硅酸盐水泥或硅酸盐水泥，砂选用正定优质中砂，级配合格，砂的细度模数在2.4-2.8之间，砂的含泥量控制在1.5%以内，泥块含量小于0.5%；石子骨料选用鹿泉产的5-31mm碎石。连续级配，针片状含量不大于10%，含泥量小于1%；粉煤灰采用西柏坡电厂的Ⅰ级粉煤灰，其优点是降低水化热，增加和易性，降低用水量等。外加剂选用由高效减水剂、缓凝剂、引气剂复合而成的HG-1型泵送剂，使混凝土的初凝时间控制在8-12小时，延缓水泥水化速度，使水泥水化放热趋缓；膨胀剂选用石家庄市功能建材厂的FEA膨胀剂，通过水泥反应后的微膨胀作用，使成型后的混凝土内部更加密实，从而进一步地提高混凝土的抗渗性能。（二）、混凝土配合比的设计要求：进行补偿收缩混凝土的配合比设计时，可以采用与普通混凝土的配合比设计相似的试配法，即首先通过3-4个水灰比，找出强度和水灰比的关系曲线，再根据设计要求的强度来选定水灰比，然后按选定的水泥用量来计算加水量，此后再根据选定的砂率来计算试配用的混凝土配合比，当强度和膨胀率均符合设计要求时，再经过现场试拌进行调整，从而确定工程采用的配合比。四、后浇带混凝土的施工方法：（一）施工部署，依据后浇带的预留位置，自下而上，按基础底板、墙、梁板的强度等级划分，依次逐层进行施工。（二）施工机具的组织准备：后浇带混凝土施工浇筑前应将混凝土地泵就位调试运转正常，插入式振动...
