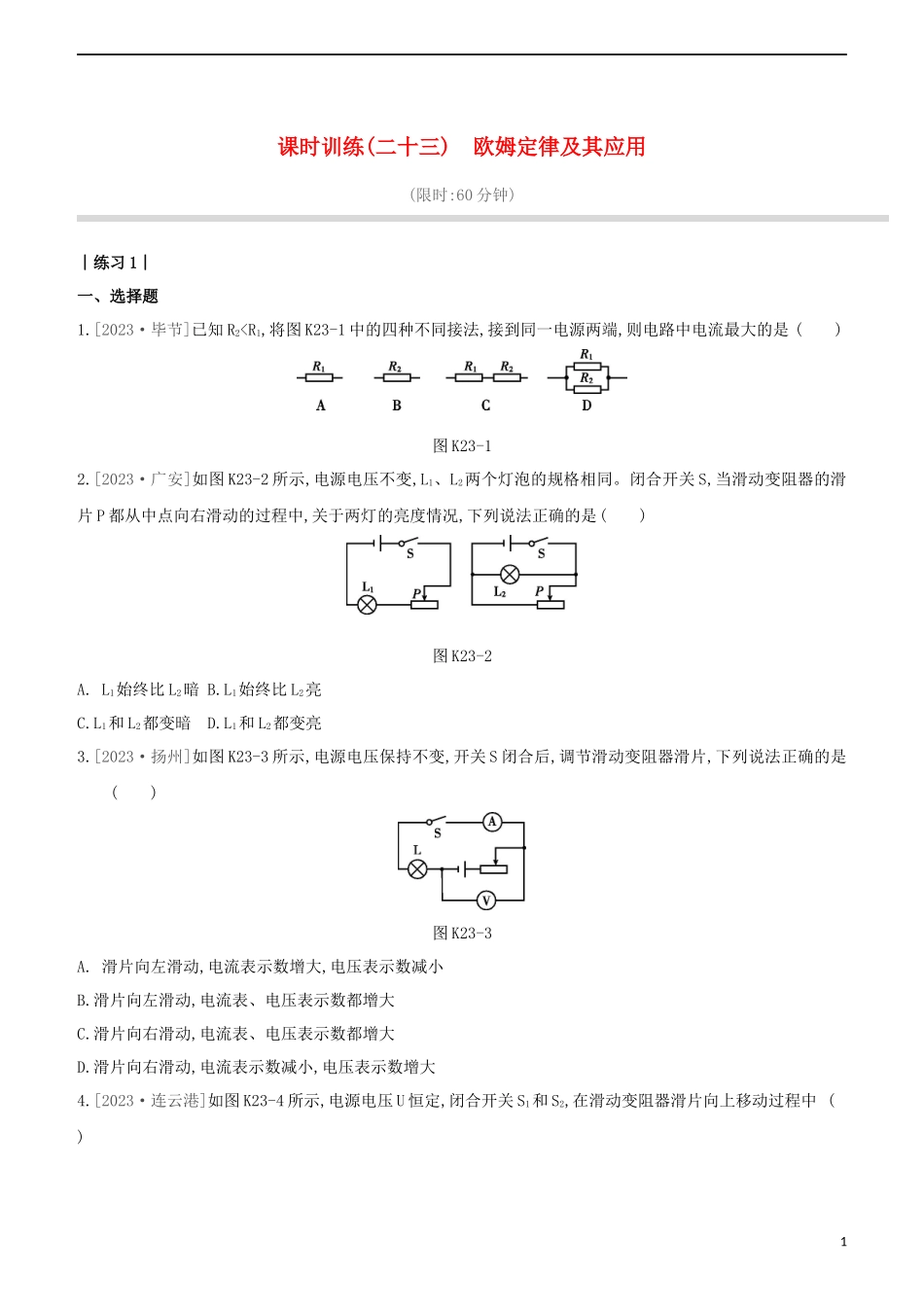

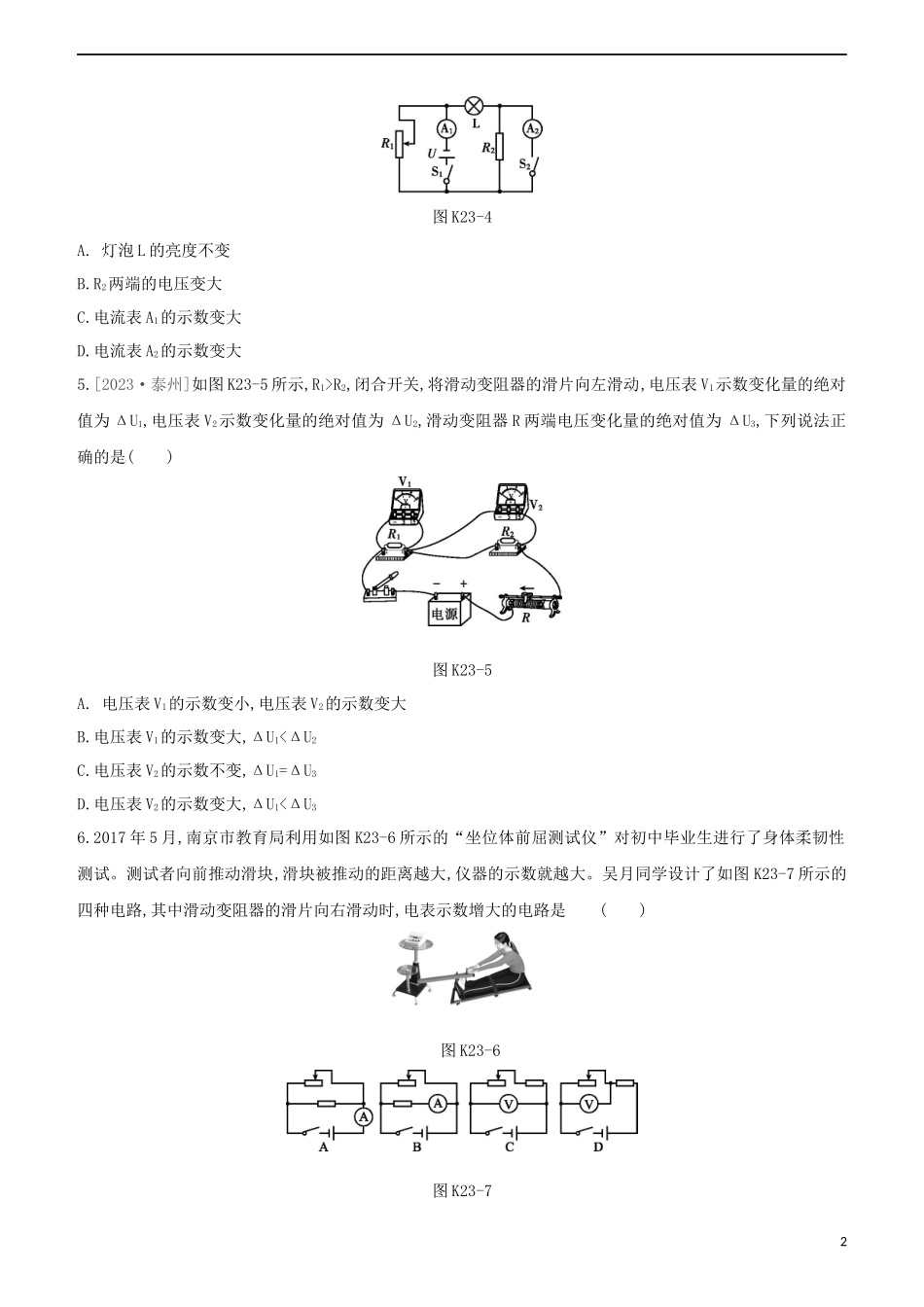

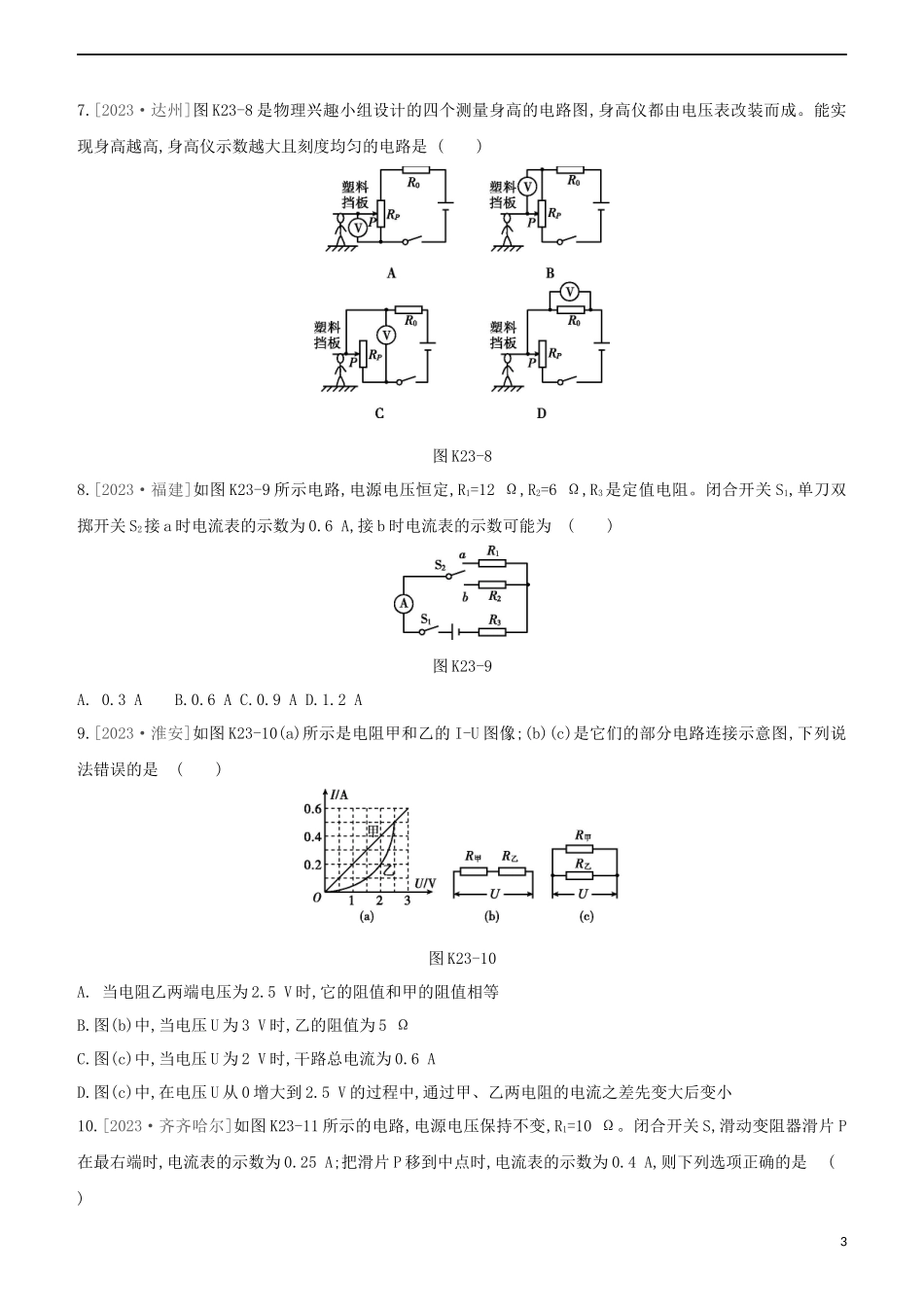

课时训练(二十三)　欧姆定律及其应用 (限时:60分钟) ︱练习1︱ 一、选择题 1.[2023·毕节]已知R2<R1,将图K23-1中的四种不同接法,接到同一电源两端,则电路中电流最大的是 (　　) 图K23-1 2.[2023·广安]如图K23-2所示,电源电压不变,L1、L2两个灯泡的规格相同。闭合开关S,当滑动变阻器的滑片P都从中点向右滑动的过程中,关于两灯的亮度情况,下列说法正确的是 (　　) 图K23-2 A. L1始终比L2暗 B.L1始终比L2亮 C.L1和L2都变暗 D.L1和L2都变亮 3.[2023·扬州]如图K23-3所示,电源电压保持不变,开关S闭合后,调节滑动变阻器滑片,下列说法正确的是 (　　) 图K23-3 A. 滑片向左滑动,电流表示数增大,电压表示数减小 B.滑片向左滑动,电流表、电压表示数都增大 C.滑片向右滑动,电流表、电压表示数都增大 D.滑片向右滑动,电流表示数减小,电压表示数增大 4.[2023·连云港]如图K23-4所示,电源电压U恒定,闭合开关S1和S2,在滑动变阻器滑片向上移动过程中 (　　) 图K23-4 A. 灯泡L的亮度不变 B.R2两端的电压变大 C.电流表A1的示数变大 D.电流表A2的示数变大 5.[2023·泰州]如图K23-5所示,R1>R2,闭合开关,将滑动变阻器的滑片向左滑动,电压表V1示数变化量的绝对值为ΔU1,电压表V2示数变化量的绝对值为ΔU2,滑动变阻器R两端电压变化量的绝对值为ΔU3,下列说法正确的是(　　) 图K23-5 A. 电压表V1的示数变小,电压表V2的示数变大 B.电压表V1的示数变大,ΔU1<ΔU2 C.电压表V2的示数不变,ΔU1=ΔU3 D.电压表V2的示数变大,ΔU1<ΔU3 6.2017年5月,南京市教育局利用如图K23-6所示的“坐位体前屈测试仪”对初中毕业生进行了身体柔韧性测试。测试者向前推动滑块,滑块被推动的距离越大,仪器的示数就越大。吴月同学设计了如图K23-7所示的四种电路,其中滑动变阻器的滑片向右滑动时,电表示数增大的电路是 (　　) 　图K23-6 图K23-7 7.[2023·达州]图K23-8是物理兴趣小组设计的四个测量身高的电路图,身高仪都由电压表改装而成。能实现身高越高,身高仪示数越大且刻度均匀的电路是 (　　) 图K23-8 8.[2023·福建]如图K23-9所示电路,电源电压恒定,R1=12 Ω,R2=6 Ω,R3是定值电阻。闭合开关S1,单刀双掷开关S2接a时电流表的示数为0.6 A,接b时电流表的示数可能为 (　　) 图K23-9 A. 0.3 A B.0.6 A C.0.9 A D.1.2 A 9.[2023·淮安]如图K23-10(a)所示是电阻甲和乙的I-U图像;(b)(c)是它们的部分电路连接示意图,下列说法错误的是 (　　) 图K23-10 A. 当电阻乙两端电压为2.5 V时,它的阻值和甲的阻值相等 B.图(b)中,当电压U为3 V时,乙的阻值为5 Ω C.图(c)中,当电压U为2 V时,干路总电流为0.6 A D.图(c)中,在电压U从0增大到2.5 V的过程中,通过甲、乙两电阻的电流之差先变大后变小 10.[2023·齐齐哈尔]如图K23-11所示的电路,电源电压保持不变,R1=10 Ω。闭合开关S,滑动变阻器滑片P在最右端时,电流表的示数为0.25 A;把滑片P移到中点时,电流表的示数为0.4 A,则下列选项正确的是 (　　) 图K23-11 A. 滑片P在最右端时,通过R1、R2的电流之比为5∶8 B.滑片P在最右端时,R1、R2两端电压之比为3∶1 C.滑动变阻器的最大阻值为40 Ω D.电源电压为10 V 二、填空题 11.[2023·绥化]将电阻R与10 Ω电阻串联后接到3 V电源上,通过R的电流为0.1 A,则R=　　　　Ω。若R两端电压为0,则R=　　　　Ω。  12.[2023·娄底]某小灯泡上标有“6 V　6 W”字样,其电流随两端电压变化关系的曲线如图K23-12所示,则当小灯泡两端的电压为2 V时,通过小灯泡的电流为　　　　A,此时小灯泡的电阻为　　　　Ω。  图K23-12 13.[2023·泰州]如图K23-13甲所示,定值电阻R2的阻值为40 Ω。闭合开关S,电流表A1、A2的指针偏转均如图乙所示。则电流表A1的示数为　　　A,电流表A2的示数为　　　　A,电源电压为　　　　V,R1的阻值为________Ω。  图K23-13 14.[2023·广安]如图K23-14所示电路中,电源电压恒为6 V,当闭合开关时,电压表的示数为4 V,则灯L2两端电压为　　　　 V,灯L1、L2的阻值之比为　　　　。  图K23-14 15.[2023·宿迁]随着我国经济的飞速发展,汽车已经进入寻常百姓人家。如图K23-15所示是一种自动测定汽车油箱内油面高度的装置。R0为定值电阻,R是滑动变阻器,它的金属滑片连在杠杆的一端。从油量表(由电流表改装而成)指针所指的刻度就可知道油箱内油面高低。当油面下降时,滑动变阻器连入电路的阻值将　　　　,电流表的示数将　　　　(前两空均选填“变大”“变小”或“不变”)。若换用电压表改装成油量表,要求油面升高时电压表示数变大,电压表应并联在图中　　　　元件两端。  图K23-15 16.[2023·淮安]如图K23-16甲所示是电阻R和灯泡L的I-U图像,由图甲可知,电阻R的阻值是　　　　Ω。将电阻R和灯泡L接在图乙电路中,开关S闭合,电流表示数为0.3 A,则电源电压为　　　　V。  图K23-16 17.[2023·淮安]为了测定风速大小,小明设计了如图K23-17所示的装置。装置中探头、金属杆和滑动变阻器滑片P相连,可上下移动,该装置利用了流体流速越大,压强越　　　　的原理。现要求:当风吹过探头时,风速越大,电压表的示数越大,请对该装置提出一条合理的改进措施:　　　　 　。  图K23-17 三、解答题 18.[2023·长春]如图K23-18所示,电阻R1的阻值为10 Ω。闭合开关S,电阻R1两端的电压为10 V,电阻R2两端的电压为5 V。求: (1)电源电压。 (2)通过电阻R1的电流。 图K23-18 19.[2023·鄂州]某同学利用如图K23-19甲所示的电路进行探究,电源电压恒为9 V,更换5个定值电阻Rx,得到如图乙所示的图像。则: (1)该同学探究的是　　　　　　　　的关系。  (2)五次实验数据中,电压表的示数为多少?滑动变阻器接入电路的阻值变化范围是多少? 图K23-19 ︱练习2︱　　　　　　　　 　　　　　　　 1.如图K23-20所示,电源电压4.5 V,为了验证“电压一定时,通过导体的电流跟导体的电阻成反比”,先将5 Ω的电阻连入A、B间,调节滑动变阻器使电压表示数为1.5 V。再分别将10 Ω和15 Ω的电阻连入A、B间,测得数据如下表。则滑动变阻器应选　　　　。(选填序号)  图K23-20 I/A 0.3 0.15 0.1 R/Ω 5 10 15 A. “10 Ω　1 A” B.“50 Ω　1 A” C.“100 Ω　0.1 A” 2.[2023·泰州]小华在“探究电流与电阻的关系”实验中: (1)按要求将实物图K23-21连接完整。(要求:滑片P向右移动时滑动变阻器接入电路的电阻变大)　 图K23-21 (2)在连接电路的过程中,开关必须处于　　　(选填“闭合”或“断开”)状态,滑动变阻器的滑片P应放在最_____(选填“左”或“右”)端。  (3)小华用三只阻值分别为15 Ω、10 Ω和5 Ω的电阻探究电流与电阻关系的过程中,将15 Ω电阻换成10 Ω时,应将滑片向　　　　(选填“左”或“右”)移动,其目的是　　　　　　　　　　　　　　　　。  3.[2023·连云港]某实验小组利用如图K23-22所示电路探究“导体中电流和其两端电压的关系”,提供的实验器材有:电源(6 V)、电流表、电压表、定值电阻(10 Ω)、滑动变阻器(“40 Ω　0.5 A”)、开关和导线若干。 图K23-22 (1)请用笔画线代替导线,将图中实物电路连接完整。 (2)闭合开关前,应该将滑片P置于　　　　(选填“A”或“B”)端。  (3)小明同学进行了正确的实验操作,某次电流表的示数为0.2 A,此时定值电阻消耗的功率为　 　　W,滑动变阻器接入电路的阻值为　 Ω。  (4)同组的小红同学想要探究“导体中电流和电阻的关系”,她又找来了两个阻值分别为5 Ω和20 Ω的电阻,用图示电路,为完成三次实验,则定值电阻两端电压的最小预设值是　　　　V。  4.[2023·丽水]利用如图K23-23所示的电路探究电流与电阻的关系,其中电流表量程为“0~0.6 A”,电压表量程为“0~3 V”,滑动变阻器的规格为“50 Ω　1 A”,依次将阻值为5 Ω、10 Ω、20 Ω的定值电阻接入AB之间完成实验,获得数据如下表。 实验组别 1 2 3 电阻R/Ω 5 10 20 电流I/A 0.4 0.2 0.1 图K23-23 (1)完成第1组实验,断开开关S,拆下5 Ω的电阻,改接10 Ω的电阻,继续操作以下四步:①闭合开关S;②将滑动变阻器的滑片移到最右端;③记录电流表示数;④将滑动变阻器的滑片移到适当位置。从安全和规范角度考虑,正确的顺序是　　　　　　　　。  (2)上述操作④中判断滑片已处于适当位置的依据是　 。  (3)依据表中数据作出了如图K23-24所示的图像,其中正确的是　　　　。  图K23-24 (4)要完成本次实验,电源最多只能将　　　　节干电池串联。  5.[2023·南京]有两只阻值未知的定值电阻R1、R2。 (1)图K23-25甲是用伏安法测R1阻值的实物电路,电源电压恒为3 V,滑动变阻器最大阻值为10 Ω。 图K23-25 ①图甲中有一根导线连接错误,请在该导线上画“×”并在图上改正。(所画的导线用实线且不能交叉) ②改正电路后,闭合开关,发现无论怎样移动滑动变阻器滑片,两电表均无示数,其原因可能是　 。(选填字母) A. 滑动变阻器断路 B.R1断路 C.R1短路 ③故障排除后,正确操作实验器材,移动滑片,当电压表示数为1.2 V时,电流表示数如图乙所示,则待测电阻R1=_______Ω。  ④现有以下三组数据,分析可知,不可能通过以上实验获得的数据有　　　　(填序号)。  实验序号 U/V I/A R1/Ω 1 0.8 0.2 2 1.6 0.4 3 1.9 0.475 (2)图丙是能巧测R2阻值的实验电路图。图中R为电阻箱,R0为定值电阻(阻值未知)。要求仅利用电阻箱示数表示R2的阻值。请在空白处填上适当内容。 ①将开关接a,调节电阻箱和滑动变阻器滑片P至适当位置,记下　　　　　　　　　　　　　　　　　　;  ②将开关接b,调节　　　　,保持　　　　　　　　不变,记下　　　　　　　　　　　　;  ③则R2=　　　　。  6.[2023·岳阳]利用图K23-26甲所示电路测小灯泡的电阻,小灯泡的额定电压为2.5 V,电源电压恒定不变。 图K23-26 (1)闭合开关前,应将滑动变阻器的滑片P置于　　　　(选填“A”或“B”)端,目的
