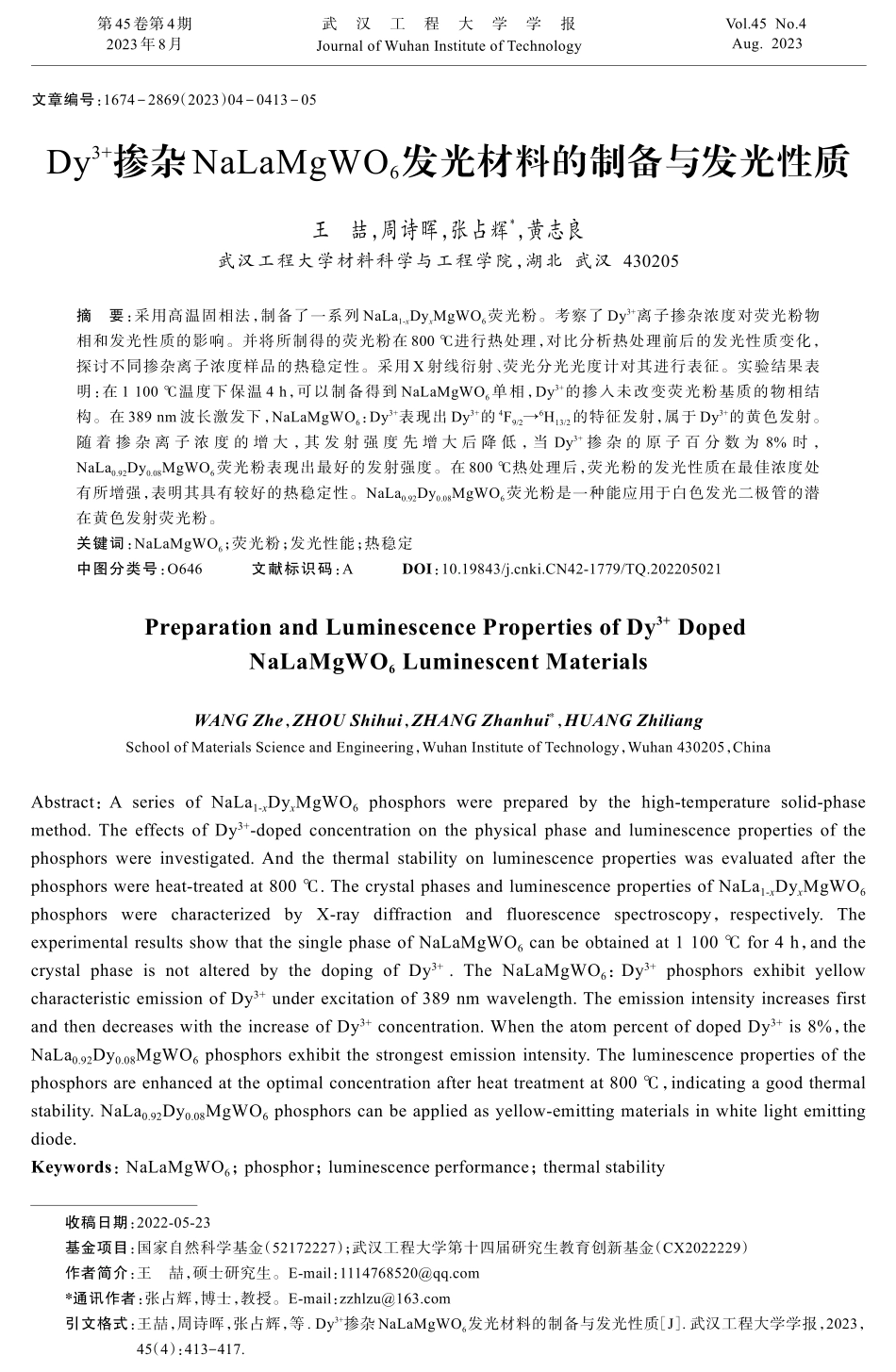

第4期收稿日期：2022-05-23基金项目：国家自然科学基金（52172227）；武汉工程大学第十四届研究生教育创新基金（CX2022229）作者简介：王喆，硕士研究生。E-mail：1114768520@qq.com*通讯作者：张占辉，博士，教授。E-mail：zzhlzu@163.com引文格式：王喆，周诗晖，张占辉，等.Dy3+掺杂NaLaMgWO6发光材料的制备与发光性质［J］.武汉工程大学学报，2023，45（4）：413-417.Dy3+掺杂NaLaMgWO6发光材料的制备与发光性质王喆，周诗晖，张占辉*，黄志良武汉工程大学材料科学与工程学院，湖北武汉430205摘要：采用高温固相法，制备了一系列NaLa1-xDyxMgWO6荧光粉。考察了Dy3+离子掺杂浓度对荧光粉物相和发光性质的影响。并将所制得的荧光粉在800℃进行热处理，对比分析热处理前后的发光性质变化，探讨不同掺杂离子浓度样品的热稳定性。采用X射线衍射、荧光分光光度计对其进行表征。实验结果表明：在1100℃温度下保温4h，可以制备得到NaLaMgWO6单相，Dy3+的掺入未改变荧光粉基质的物相结构。在389nm波长激发下，NaLaMgWO6：Dy3+表现出Dy3+的4F9/2→6H13/2的特征发射，属于Dy3+的黄色发射。随着掺杂离子浓度的增大，其发射强度先增大后降低，当Dy3+掺杂的原子百分数为8%时，NaLa0.92Dy0.08MgWO6荧光粉表现出最好的发射强度。在800℃热处理后，荧光粉的发光性质在最佳浓度处有所增强，表明其具有较好的热稳定性。NaLa0.92Dy0.08MgWO6荧光粉是一种能应用于白色发光二极管的潜在黄色发射荧光粉。关键词：NaLaMgWO6；荧光粉；发光性能；热稳定中图分类号：O646文献标识码：ADOI：10.19843/j.cnki.CN42-1779/TQ.202205021PreparationandLuminescencePropertiesofDy3+DopedNaLaMgWO6LuminescentMaterialsWANGZhe，ZHOUShihui，ZHANGZhanhui*，HUANGZhiliangSchoolofMaterialsScienceandEngineering，WuhanInstituteofTechnology，Wuhan430205，ChinaAbstract：AseriesofNaLa1-xDyxMgWO6phosphorswerepreparedbythehigh-temperaturesolid-phasemethod.TheeffectsofDy3+-dopedconcentrationonthephysicalphaseandluminescencepropertiesofthephosphorswereinvestigated.Andthethermalstabilityonluminescencepropertieswasevaluatedafterthephosphorswereheat-treatedat800℃.ThecrystalphasesandluminescencepropertiesofNaLa1-xDyxMgWO6phosphorswerecharacterizedbyX-raydiffractionandfluorescencespectroscopy，respectively.Theexperimentalresultsshowthatth...
