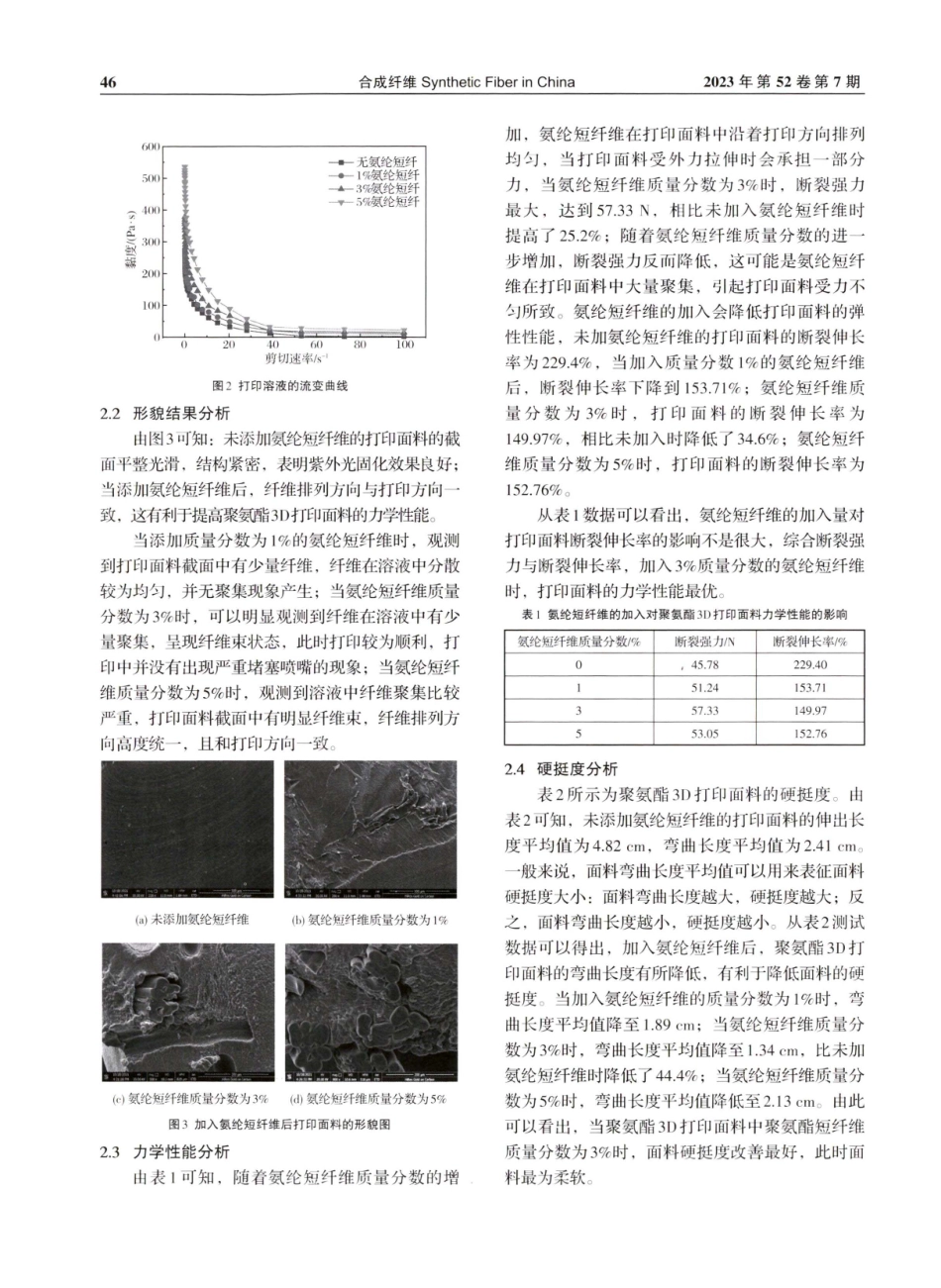

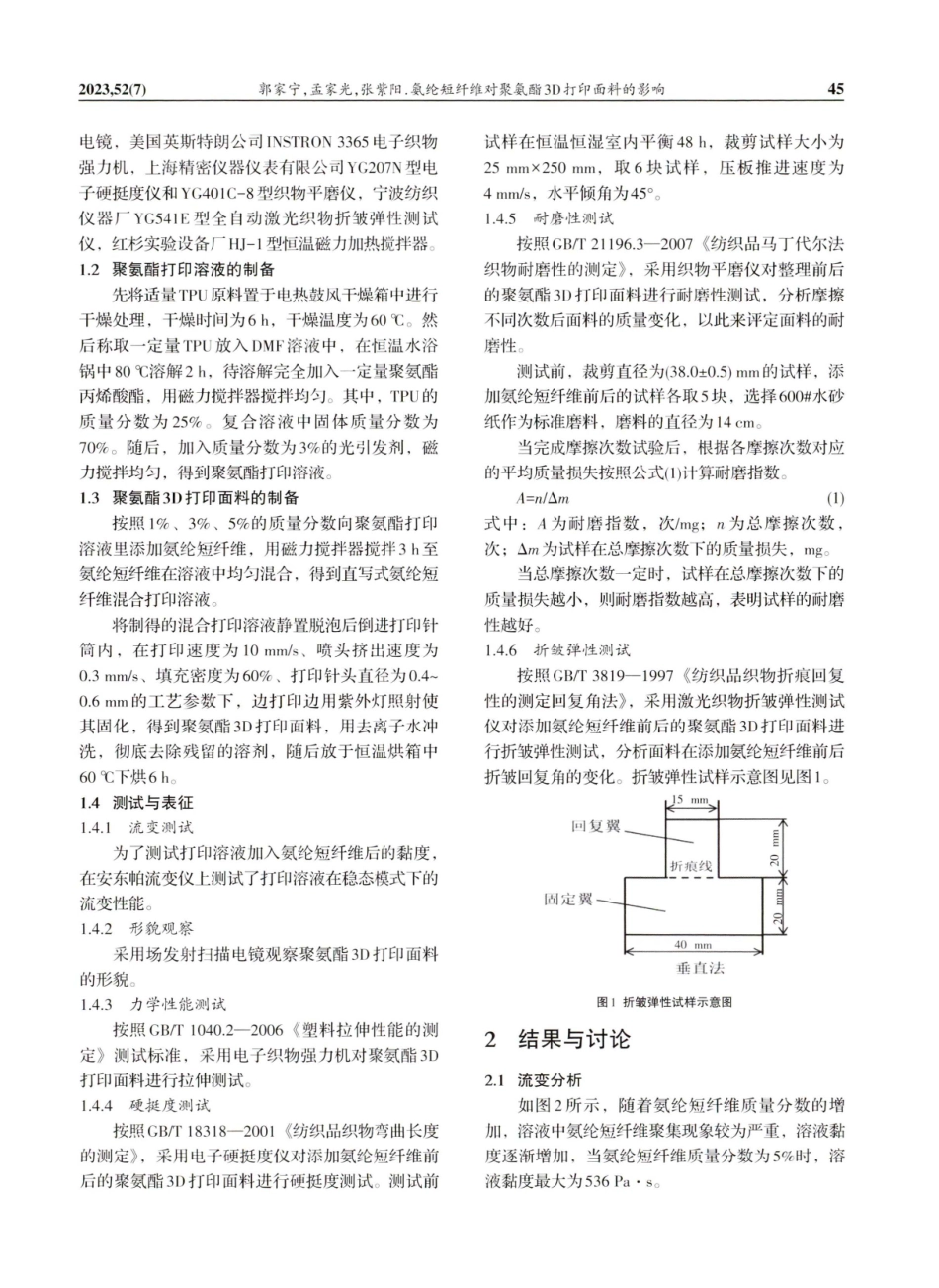

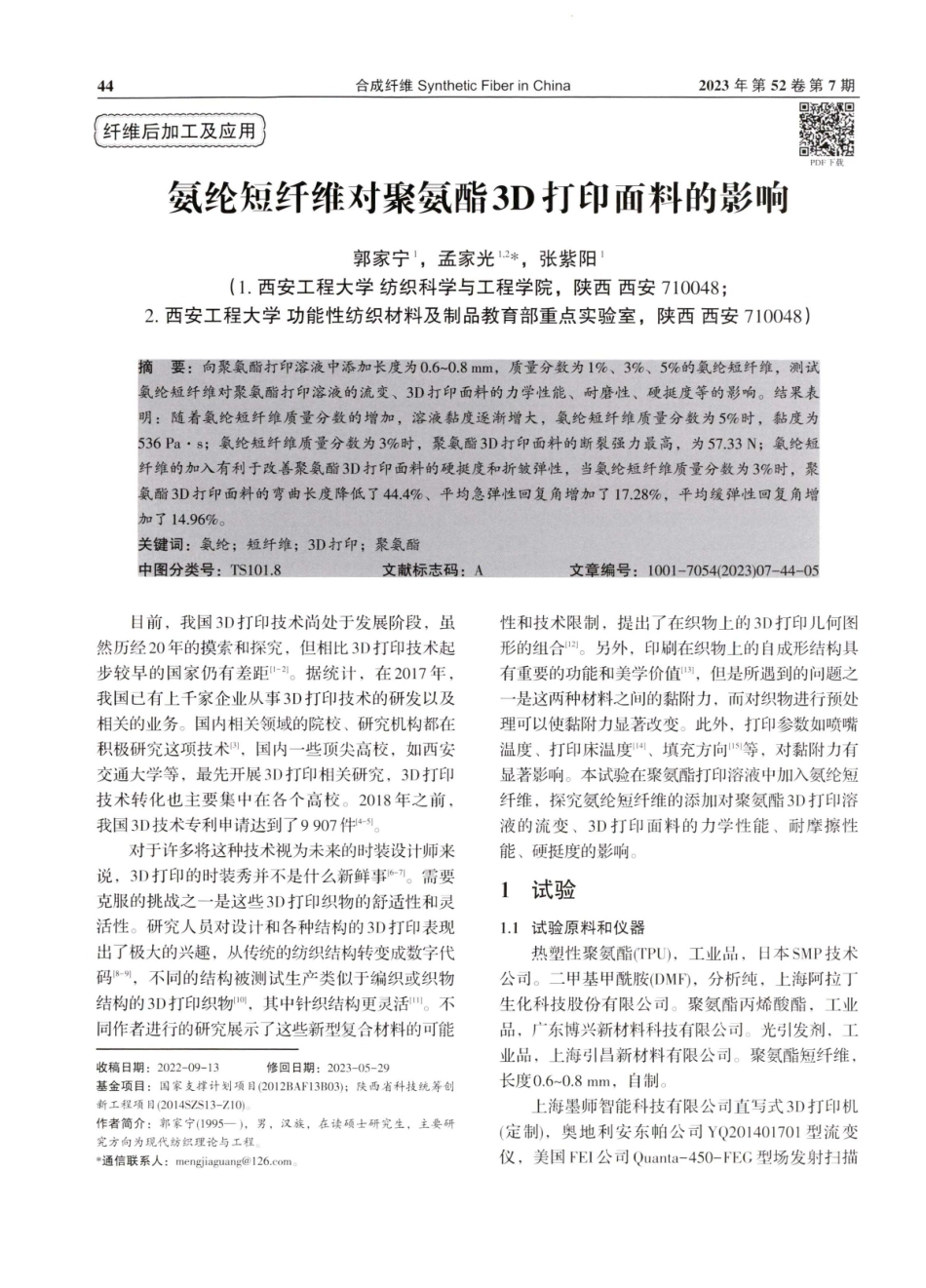

纤维后加工及应用PDF下载44合成纤维SyntheticFiberinChina2023年第52卷第7期氨纶短纤维对聚氨酯3D打印面料的影响郭家宁，孟家光12*，张紫阳（1.西安工程大学纺织科学与工程学院，陕西西安710048；2.西安工程大学功能性纺织材料及制品教育部重点实验室，陕西西安710048)摘要：向聚氨酯打印溶液中添加长度为0.6~0.8mm，质量分数为1%、3%、5%的氨纶短纤维，测试氨纶短纤维对聚氨酯打印溶液的流变、3D打印面料的力学性能、耐磨性、硬挺度等的影响。结果表明：随着氨纶短纤维质量分数的增加，溶液黏度逐渐增大，氨纶短纤维质量分数为5%时，黏度为536Pa·s；氨纶短纤维质量分数为3%时，聚氨酯3D打印面料的断裂强力最高，为57.33N氨纶短纤维的加入有利于改善聚氨酯3D打印面料的硬挺度和折皱弹性，当氨纶短纤维质量分数为3%时，聚氨酯3D打印面料的弯曲长度降低了44.4%、平均急弹性回复角增加了17.28%，平均缓弹性回复角增加了14.96%。关键词：氨纶；短纤维：3D打印；聚氨酯中图分类号：TS101.8文献标志码：A文章编号：1001-7054(2023)07-44-05目前，我国3D打印技术尚处于发展阶段，虽然历经20年的摸索和探究，但相比3D打印技术起步较早的国家仍有差距-21。据统计，在2017年，我国已有上千家企业从事3D打印技术的研发以及相关的业务。国内相关领域的院校、研究机构都在积极研究这项技术[3]，国内一些顶尖高校，如西安交通大学等，最先开展3D打印相关研究，3D打印技术转化也主要集中在各个高校。2018年之前，我国3D技术专利申请达到了9907件(4-5]。对于许多将这种技术视为未来的时装设计师来说，3D打印的时装秀并不是什么新鲜事(6-7]。需要克服的挑战之一是这些3D打印织物的舒适性和灵活性。研究人员对设计和各种结构的3D打印表现出了极大的兴趣，从传统的纺织结构转变成数字代码[8-9)，不同的结构被测试生产类似于编织或织物结构的3D打印织物0，其中针织结构更灵活"。不同作者进行的研究展示了这些新型复合材料的可能收稿日期：2022-09-13修回日期：2023-05-29基金项目：国家支撑计划项目(2012BAF13B03)；陕西省科技统筹创新工程项目(2014SZS13-Z10)。作者简介：郭家宁(1995一），男，汉族，在读硕士研究生，主要研究方向为现代纺织理论与工程。*通信联系人：mengjiaguang@126.com。性和技术限制，提出了在织物上的3D打印几何图形的组合[12]。另外，印刷在织物上的自成形结构具有重要的功能和美学价值13，但是所遇到的问题之一是这两种材料之间的黏附力，而...
