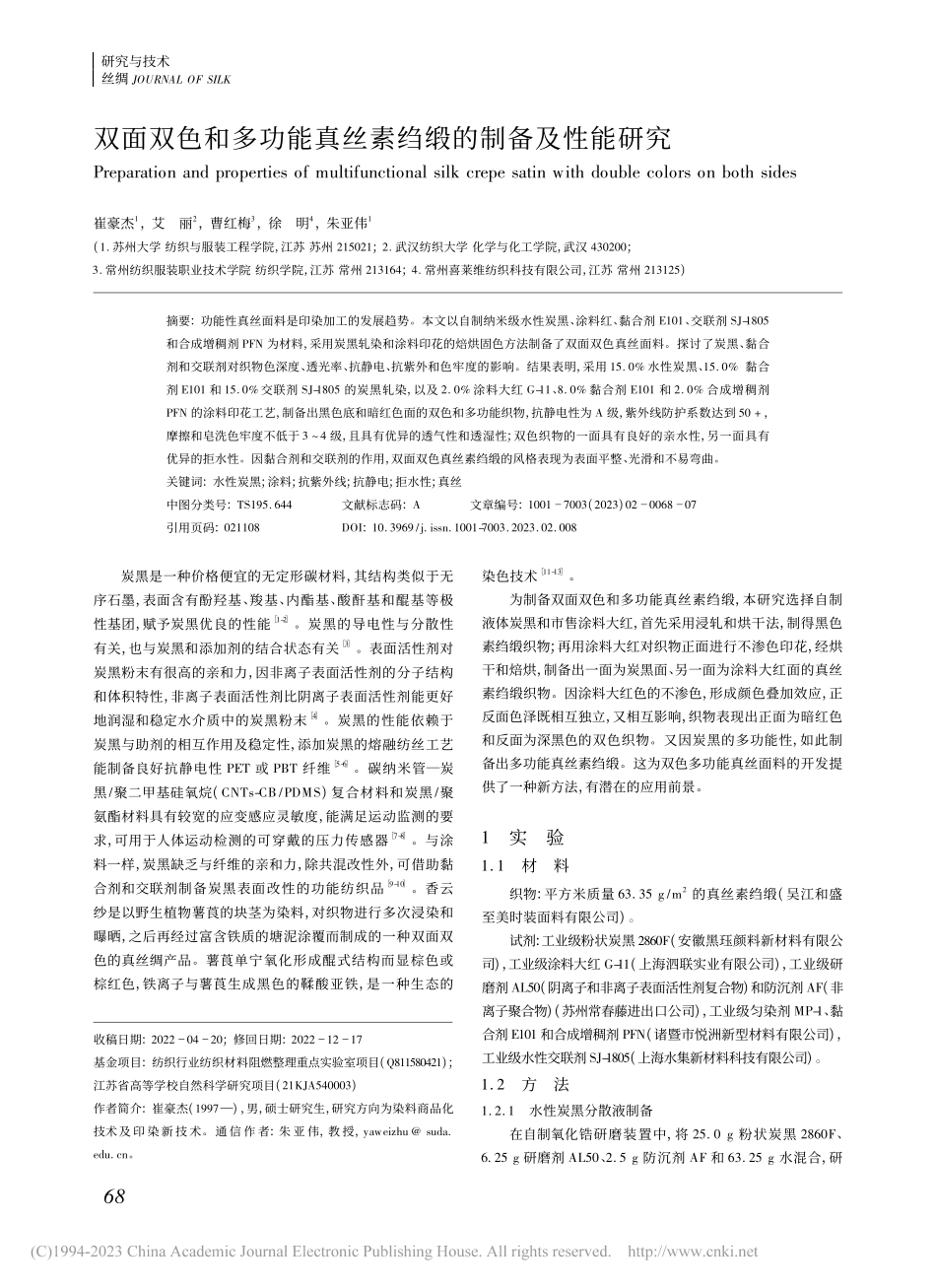

研究与技术丝绸JOUＲNALOFSILK双面双色和多功能真丝素绉缎的制备及性能研究Preparationandpropertiesofmultifunctionalsilkcrepesatinwithdoublecolorsonbothsides崔豪杰1，艾丽2，曹红梅3，徐明4，朱亚伟1(1．苏州大学纺织与服装工程学院，江苏苏州215021;2．武汉纺织大学化学与化工学院，武汉430200;3．常州纺织服装职业技术学院纺织学院，江苏常州213164;4．常州喜莱维纺织科技有限公司，江苏常州213125)摘要:功能性真丝面料是印染加工的发展趋势。本文以自制纳米级水性炭黑、涂料红、黏合剂E101、交联剂SJ-1805和合成增稠剂PFN为材料，采用炭黑轧染和涂料印花的焙烘固色方法制备了双面双色真丝面料。探讨了炭黑、黏合剂和交联剂对织物色深度、透光率、抗静电、抗紫外和色牢度的影响。结果表明，采用15．0%水性炭黑、15．0%黏合剂E101和15．0%交联剂SJ-1805的炭黑轧染，以及2．0%涂料大红G-11、8．0%黏合剂E101和2．0%合成增稠剂PFN的涂料印花工艺，制备出黑色底和暗红色面的双色和多功能织物，抗静电性为A级，紫外线防护系数达到50+，摩擦和皂洗色牢度不低于3～4级，且具有优异的透气性和透湿性;双色织物的一面具有良好的亲水性，另一面具有优异的拒水性。因黏合剂和交联剂的作用，双面双色真丝素绉缎的风格表现为表面平整、光滑和不易弯曲。关键词:水性炭黑;涂料;抗紫外线;抗静电;拒水性;真丝中图分类号:TS195．644文献标志码:A文章编号:10017003(2023)02006807引用页码:021108DOI:10．3969/j．issn．1001-7003．2023．02．008收稿日期:20220420;修回日期:20221217基金项目:纺织行业纺织材料阻燃整理重点实验室项目(Q811580421);江苏省高等学校自然科学研究项目(21KJA540003)作者简介:崔豪杰(1997)，男，硕士研究生，研究方向为染料商品化技术及印染新技术。通信作者:朱亚伟，教授，yaweizhu@suda．edu．cn。炭黑是一种价格便宜的无定形碳材料，其结构类似于无序石墨，表面含有酚羟基、羧基、内酯基、酸酐基和醌基等极性基团，赋予炭黑优良的性能［1-2］。炭黑的导电性与分散性有关，也与炭黑和添加剂的结合状态有关［3］。表面活性剂对炭黑粉末有很高的亲和力，因非离子表面活性剂的分子结构和体积特性，非离子表面活性剂比阴离子表面活性剂能更好地润湿和稳定水介质中的炭黑粉末［4］。炭黑的性能依赖于炭黑与助剂的相互作用及稳定性，添加炭黑的熔融纺丝工艺能制备良好抗静电性PET或PBT纤维［5-6］。碳纳米管—炭黑/聚二甲基硅氧烷(CNTs-CB...
