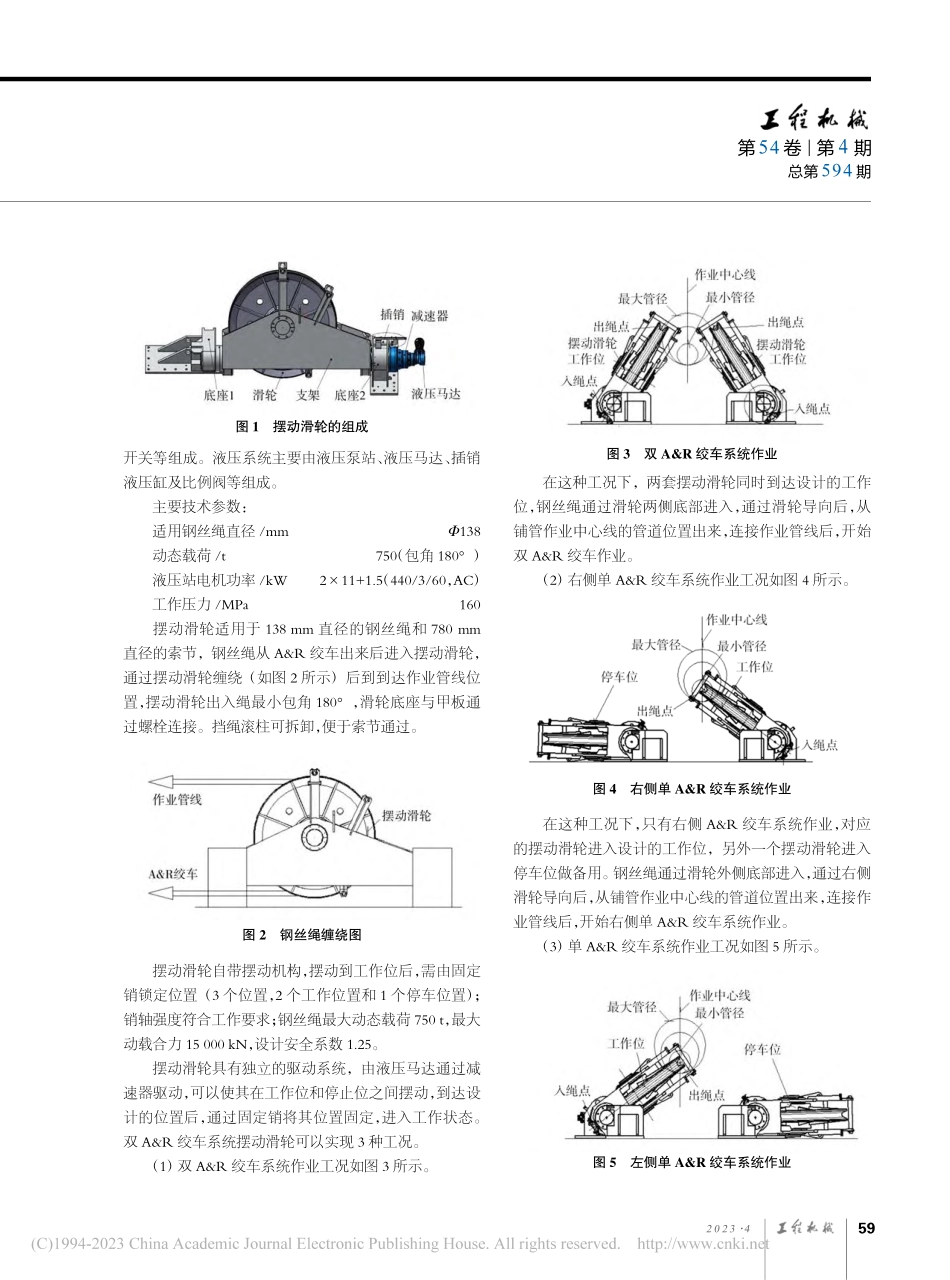

试验·研究TestandResearch2023·4深水铺管船双A&R绞车系统摆动滑轮研究魏辽国1，班国珍1，邢龙2，程普21.上海振华重工（集团）股份有限公司；2.上海德普船舶技术有限公司摘要｜双A&R绞车系统能够大大提高铺管船海上铺管作业的能力和可靠性，为深海铺管作业提供坚实的保障。介绍A&R摆动滑轮的组成、功能及工作原理。双A&R绞车系统摆动滑轮可以方便快捷地实现单双A&R绞车系统之间的切换作业功能。对A&R摆动滑轮在单双A&R绞车系统中的受力情况进行有限元分析。双A&R绞车系统摆动滑轮已完成部分试验，达到了预期的设计效果，相关产品的成功研发打破了国外技术垄断，填补了国内相关领域的技术空白，对深海铺管行业的技术进步有一定的推动意义。关键词：深水铺管；A&R绞车系统；双A&R绞车；摆动滑轮作者简介：魏辽国（1982—），男，陕西榆林人，高级工程师，学士，研究方向：海洋工程设备研发。深海铺管船收放绞车系统（Abandonment＆Recov-erywinch，A&R）是深海铺管船的重要设备之一，主要用于在铺管船上对海底钢丝绳、管道及电缆等进行收放作业，也可用于拖曳、起重等辅助工作。铺管船A&R绞车系统主要由牵引绞车、储缆绞车、PLC系统、导向滑轮、摆动滑轮及补偿装置组成。深水铺管船配置双A&R绞车系统后可以在进行铺管作业时采用多种工作模式（可以用两套A&R绞车系统组合在一起作业，也可以用其中任意一套A&R绞车系统作业）。双A&R绞车系统作业时，可以提供更大的张紧力，用单套A&R绞车系统作业时，另外一套A&R绞车系统可以作为备份使用。双A&R绞车系统能够大大提高铺管船海上铺管作业的能力和可靠性，为深海铺管作业提供坚实的保障。应用摆动滑轮可以方便快捷地实现单/双A&R绞车系统之间的切换。摆动滑轮主要安装在铺管作业线的后端，在改变钢丝绳受力方向的同时，可以实现单A&R绞车系统和双A&R绞车系统之间的自由切换。摆动滑轮主要由滑轮、支架、轴承及测力测速传感器组成。本文以单台钢丝绳载荷为750t的摆动滑轮为例，介绍A&R系统中摆动滑轮的组成、功能、工作原理及受力分析等，目的在于推动国内深海铺管行业相关领域的技术进步，打破国外技术垄断，填补国内相关领域的技术空白。1A&R摆动滑轮概述单台摆动滑轮主要由机械系统、液压系统及电气控制系统3部分组成。机械系统主要由底座1、底座2、支架、滑轮、减速器、插销及液压马达等组成，如图1所示。电气控制系统主要由电控箱、机旁控制台、接线盒及接近582023·4第卷总第期5459第期44图3双A&R绞...
