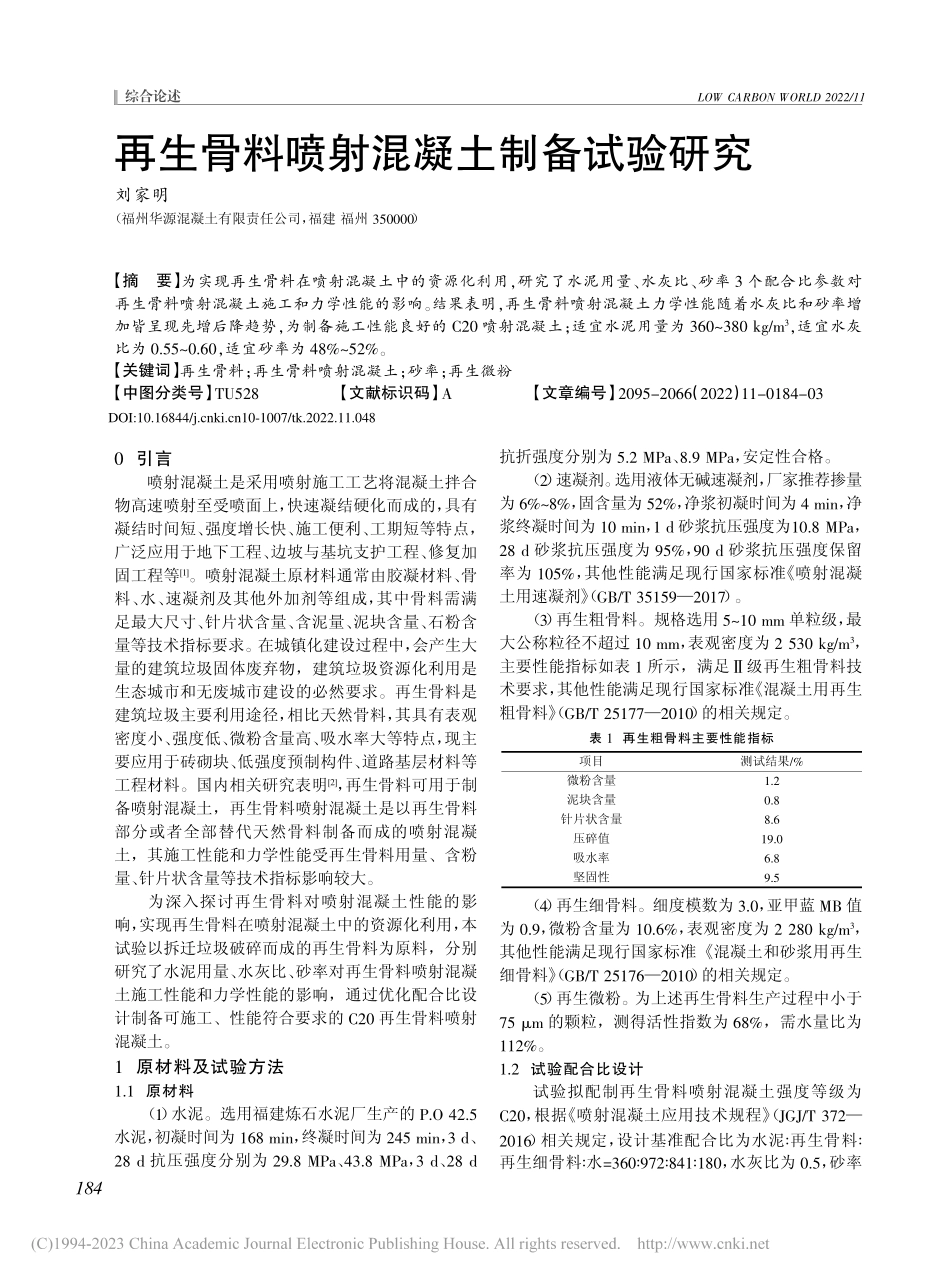

LOWCARBONWORLD2022/11再生骨料喷射混凝土制备试验研究刘家明（福州华源混凝土有限责任公司，福建福州350000）【摘要】为实现再生骨料在喷射混凝土中的资源化利用，研究了水泥用量、水灰比、砂率3个配合比参数对再生骨料喷射混凝土施工和力学性能的影响。结果表明，再生骨料喷射混凝土力学性能随着水灰比和砂率增加皆呈现先增后降趋势，为制备施工性能良好的C20喷射混凝土；适宜水泥用量为360~380kg/m3，适宜水灰比为0.55~0.60，适宜砂率为48%~52%。【关键词】再生骨料；再生骨料喷射混凝土；砂率；再生微粉【中图分类号】TU528【文献标识码】A【文章编号】2095-2066（2022）11-0184-030引言喷射混凝土是采用喷射施工工艺将混凝土拌合物高速喷射至受喷面上，快速凝结硬化而成的，具有凝结时间短、强度增长快、施工便利、工期短等特点，广泛应用于地下工程、边坡与基坑支护工程、修复加固工程等[1]。喷射混凝土原材料通常由胶凝材料、骨料、水、速凝剂及其他外加剂等组成，其中骨料需满足最大尺寸、针片状含量、含泥量、泥块含量、石粉含量等技术指标要求。在城镇化建设过程中，会产生大量的建筑垃圾固体废弃物，建筑垃圾资源化利用是生态城市和无废城市建设的必然要求。再生骨料是建筑垃圾主要利用途径，相比天然骨料，其具有表观密度小、强度低、微粉含量高、吸水率大等特点，现主要应用于砖砌块、低强度预制构件、道路基层材料等工程材料。国内相关研究表明[2]，再生骨料可用于制备喷射混凝土，再生骨料喷射混凝土是以再生骨料部分或者全部替代天然骨料制备而成的喷射混凝土，其施工性能和力学性能受再生骨料用量、含粉量、针片状含量等技术指标影响较大。为深入探讨再生骨料对喷射混凝土性能的影响，实现再生骨料在喷射混凝土中的资源化利用，本试验以拆迁垃圾破碎而成的再生骨料为原料，分别研究了水泥用量、水灰比、砂率对再生骨料喷射混凝土施工性能和力学性能的影响，通过优化配合比设计制备可施工、性能符合要求的C20再生骨料喷射混凝土。1原材料及试验方法1.1原材料（1）水泥。选用福建炼石水泥厂生产的P.O42.5水泥，初凝时间为168min，终凝时间为245min，3d、28d抗压强度分别为29.8MPa、43.8MPa，3d、28d抗折强度分别为5.2MPa、8.9MPa，安定性合格。（2）速凝剂。选用液体无碱速凝剂，厂家推荐掺量为6%~8%，固含量为52%，净浆初凝时间为4min，净浆终凝时间为10min，1d砂浆抗压强度为10.8MPa，28d砂浆抗压强度为95%，90d砂浆抗压强度保留...
