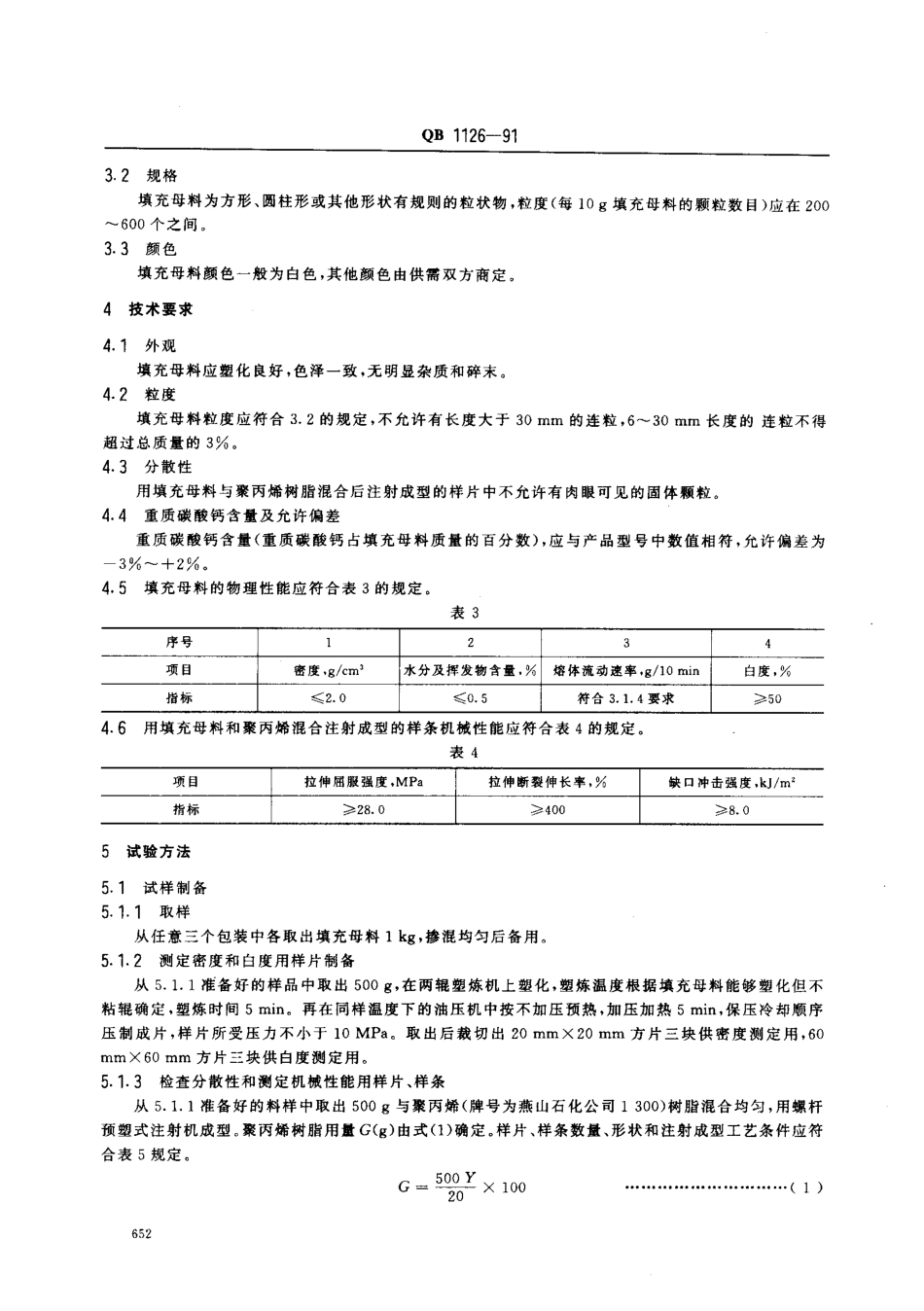

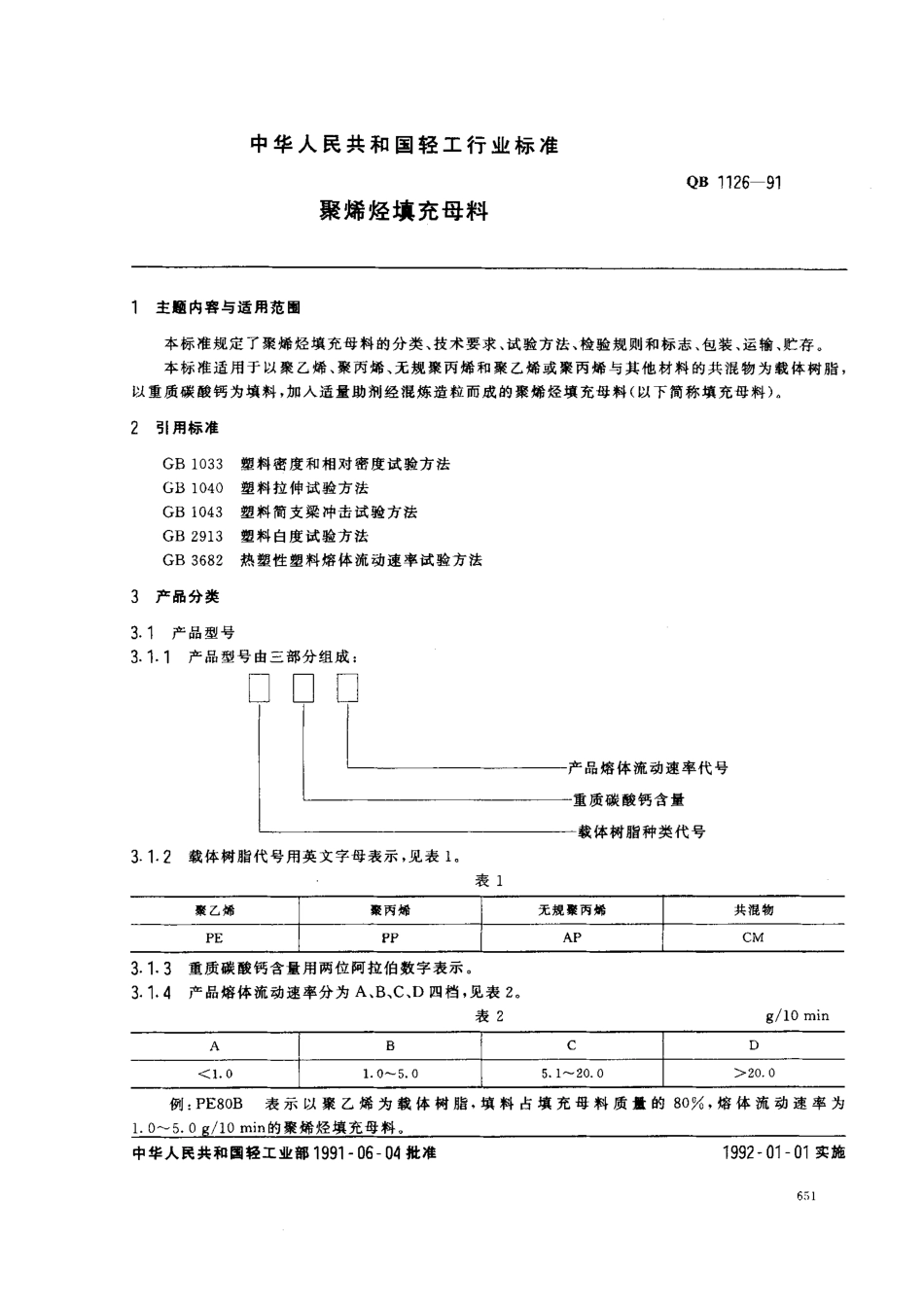

中华人民共和国轻工行业标准QB1126-91聚烯烃填充母料主题内容与适用范围本标准规定了聚烯烃填充母料的分类、技术要求、试验方法、检验规则和标志、包装、运输、贮存。本标准适用于以聚乙烯、聚丙烯、无规聚丙烯和聚乙烯或聚丙烯与其他材料的共混物为载体树脂以重质碳酸钙为填料，加人适量助剂经混炼造粒而成的聚烯烃填充母料(以下简称填充母料)2引用标准GB1033塑料密度和相对密度试验方法GB1040塑料拉伸试验方法GB1043塑料简支梁冲击试验方法GB2913塑料白度试验方法GB3682热塑性塑料熔体流动速率试验方法3产品分类3.1产品型号3.1.1产品型号由三部分组成:口口口产品熔体流动速率代号一重质碳酸钙含量一载体树脂种类代号3.1.2载体树脂代号用英文字母表示，见表1表1聚乙烯班丙烯无规聚丙烯共混物PEPPAPCM3.1.3重质碳酸钙含量用两位阿拉伯数字表示。3.1.4产品熔体流动速率分为A,B,C,D四档，见表2,表2g/10minABCD<1.01.0-5.05.1-20.0>20.0例:PE80B表示以聚乙烯为载体树脂，填料占填充母料质盘的8000，熔体流动速率为1.0^-5.0g/10min的聚烯烃填充母料。中华人民共和国轻工业部1991一06-04批准1992一01一01实施QB1126-913.2规格填充母料为方形、圆柱形或其他形状有规则的粒状物，粒度(每log填充母料的颗粒数目)应在200-60。个之间。3.3颜色填充母料颜色一般为白色，其他颜色由供需双方商定4技术要求4.1外观填充母料应塑化良好，色泽一致，无明显杂质和碎末。4.2粒度填充母料粒度应符合3.2的规定，不允许有长度大于30mm的连粒,6-30mm长度的连粒不得超过总质量的3%.4.3分散性用填充母料与聚丙烯树脂混合后注射成型的样片中不允许有肉眼可见的固体颗粒。4.4重质碳酸钙含量及允许偏差重质碳酸钙含量(重质碳酸钙占填充母料质量的百分数)，应与产品型号中数值相符，允许偏差为一3%一+2%,4.5填充母料的物理性能应符合表3的规定。表3序号1234项目密度，g/cm'水分及挥发物含量，%熔体流动速率，g/10min白度，%指标G2.0(0.5符合3.1.4要求>504.6用填充母料和聚丙烯混合注射成型的样条机械性能应符合表4的规定。表4项目拉伸屈服强度，MPa拉伸断裂伸长率，%缺口冲击强度,kJ/m'指标)28.0)400>8.05试验方法5.1试样制备5.1.1取样从任意三个包装中各取出填充母料1kg，掺混均匀后备用。5.1.2测定密度和白度用样片制备从5.1.1准备好的样品中取出500g，在两辊塑炼机上塑化，塑炼温度根据填充母料能够塑化但不粘辊确定，塑炼时间5min。再在同样温度下的油压机中按不加压预热，加...
