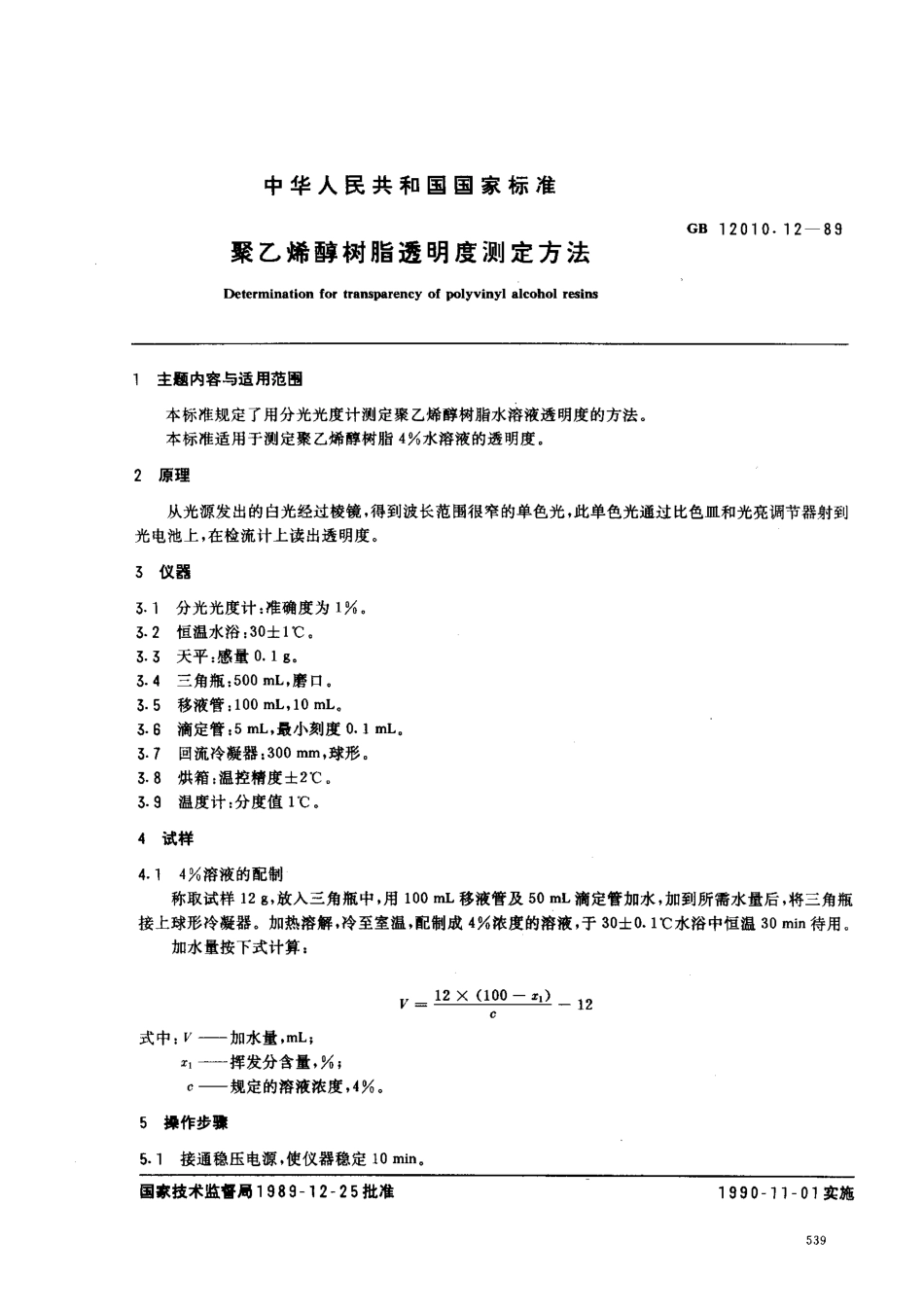

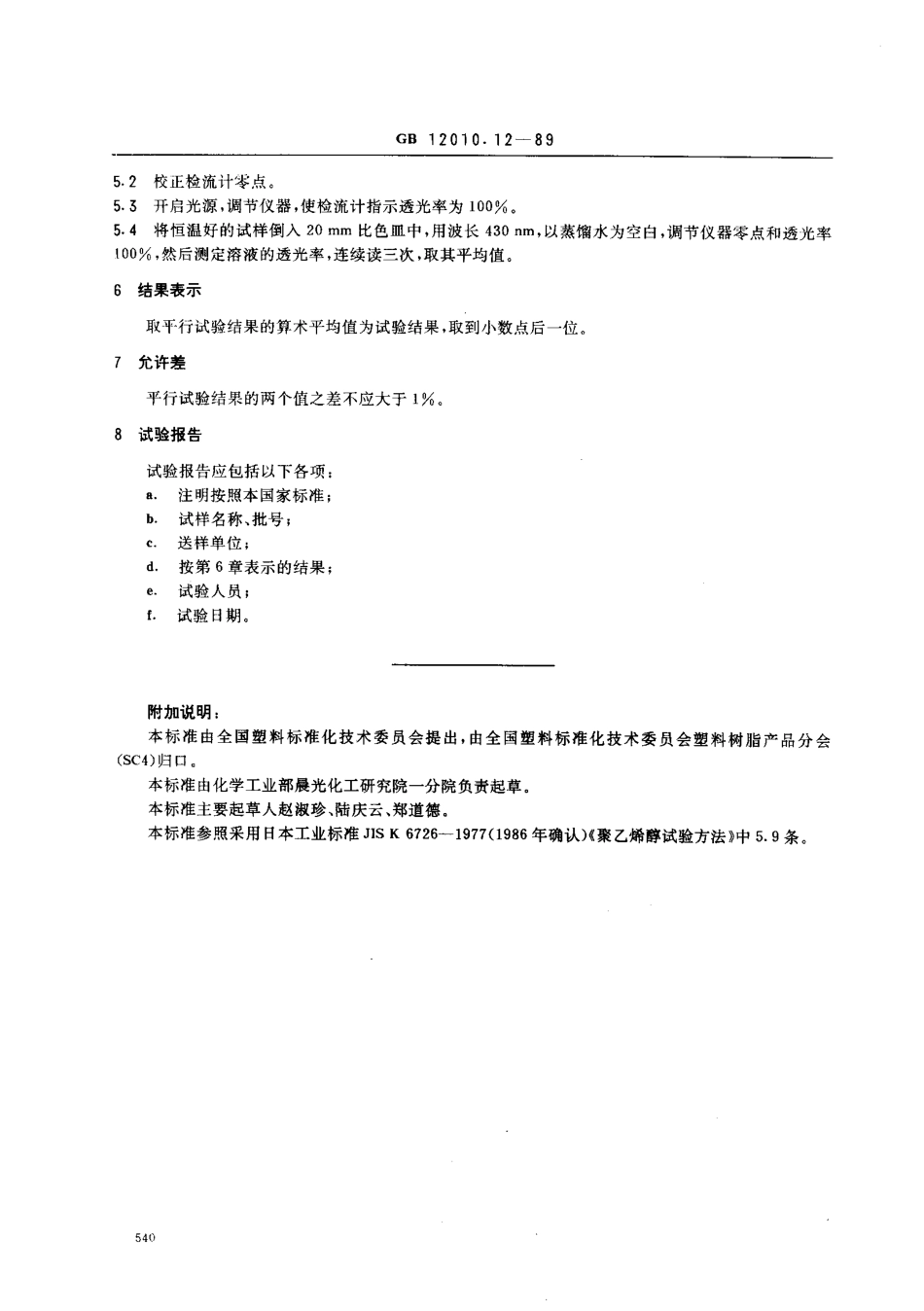

中华人民共和国国家标准GB12010.12一89聚乙烯醇树脂透明度测定方法Determinationfortransparencyofpolyvinylr}布n，1主题内容与适用范围本标准规定了用分光光度计测定聚乙烯醉树脂水溶液透明度的方法。本标准适用于测定聚乙烯醇树脂4%水溶液的透明度。2原理从光源发出的白光经过棱镜，得到波长范围很窄的单色光，此单色光通过比色皿和光亮调节器射到光电池上，在检流计上读出透明度。3仪器3.1分光光度计:准确度为1肠。3.2恒温水浴:30士10C,3.3天平:感量0.1g,3.4三角瓶:500ml,，磨口。3.5移液管:100mL,10mL,3.6滴定管:5mL,最小刻度0.1mL,3.7回流冷凝器;300mm,球形。3.8烘箱:温控精度士2'Co3.9温度计:分度值10C。4试样4.1400溶液的配制称取试样12g,放入三角瓶中，用100ml,移液管及50ml,滴定管加水，加到所需水量后，将三角瓶接上球形冷凝器。加热溶解，冷至室温，配制成4%浓度的溶液，于30士。.1℃水浴中恒温30min待用。加水量按下式计算:12X(100一x,)亡一12式中:V—加水量,mL;x，一挥发分含量，%;。—规定的溶液浓度，4%05操作步骏5.1接通稳压电源，使仪器稳定10min,国家技术监督局1989一12一25批准1990一11一O1实施GB12010.12一8952校正检流计零点5.3开启光源，调节仪器，使检流计指示透光率为100%o5.4将恒温好的试样倒入20mm比色皿中，用波长430nm，以蒸馏水为空白，调节仪器零点和透光率100，然后测定溶液的透光率，连续读三次，取其平均值。6结果表示取平行试验结果的算术平均值为试验结果，取到小数点后一位了允许差平行试验结果的两个值之差不应大于1%.8试验报告试验报告应包括以下各项:a.注明按照本国家标准;b试样名称、批号;c.送样单位;d.按第6章表示的结果;e.试验人员;f.试验日期。附加说明:本标准由全国塑料标准化技术委员会提出，由全国塑料标准化技术委员会塑料树脂产品分会(SC4)归口。本标准由化学工业部晨光化工研究院一分院负责起草。本标准主要起草人赵淑珍、陆庆云、郑道德。本标准参照采用日本工业标准JISK6726-19770986年确认)《聚乙烯醉试验方法》中5.9条。
