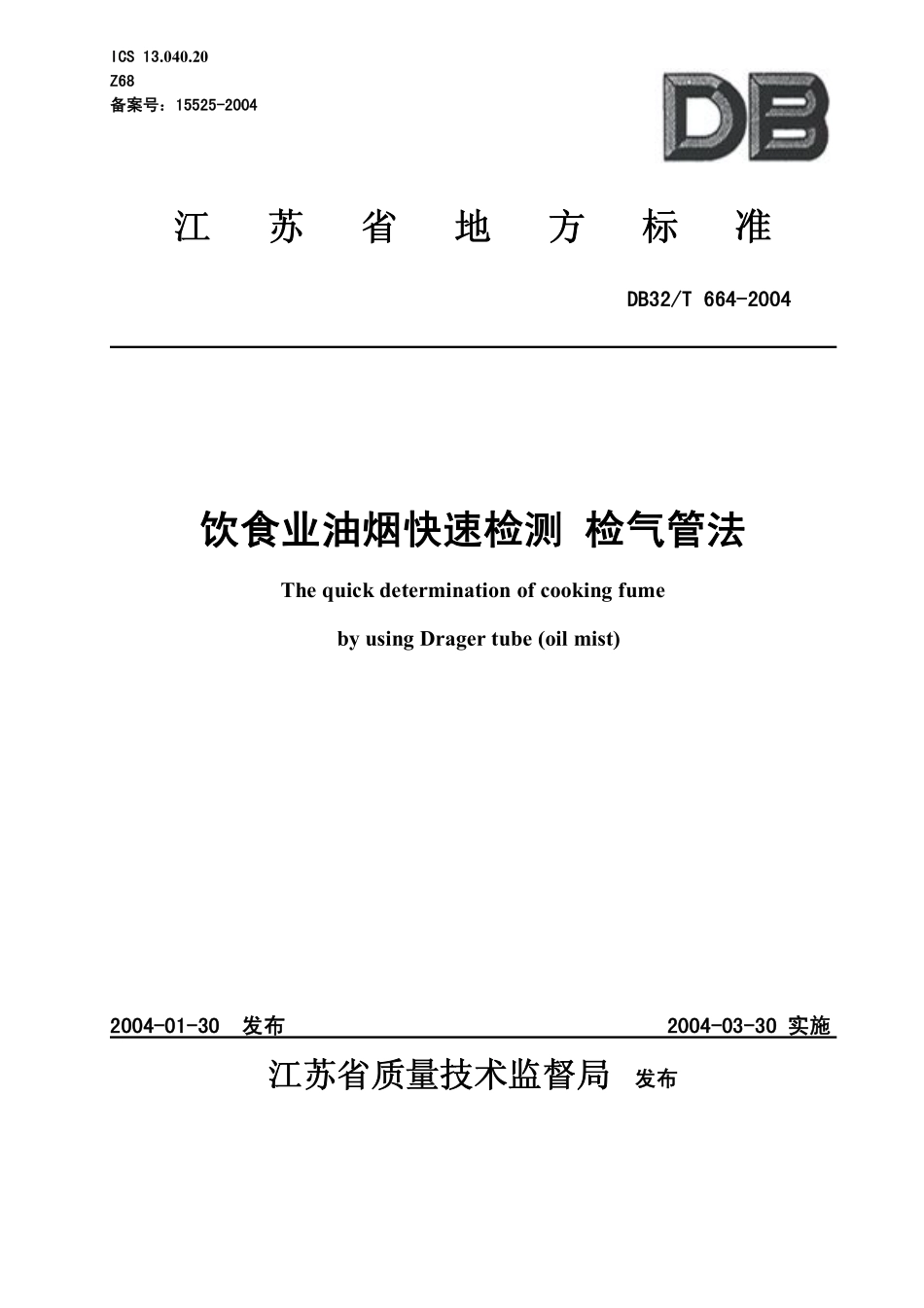

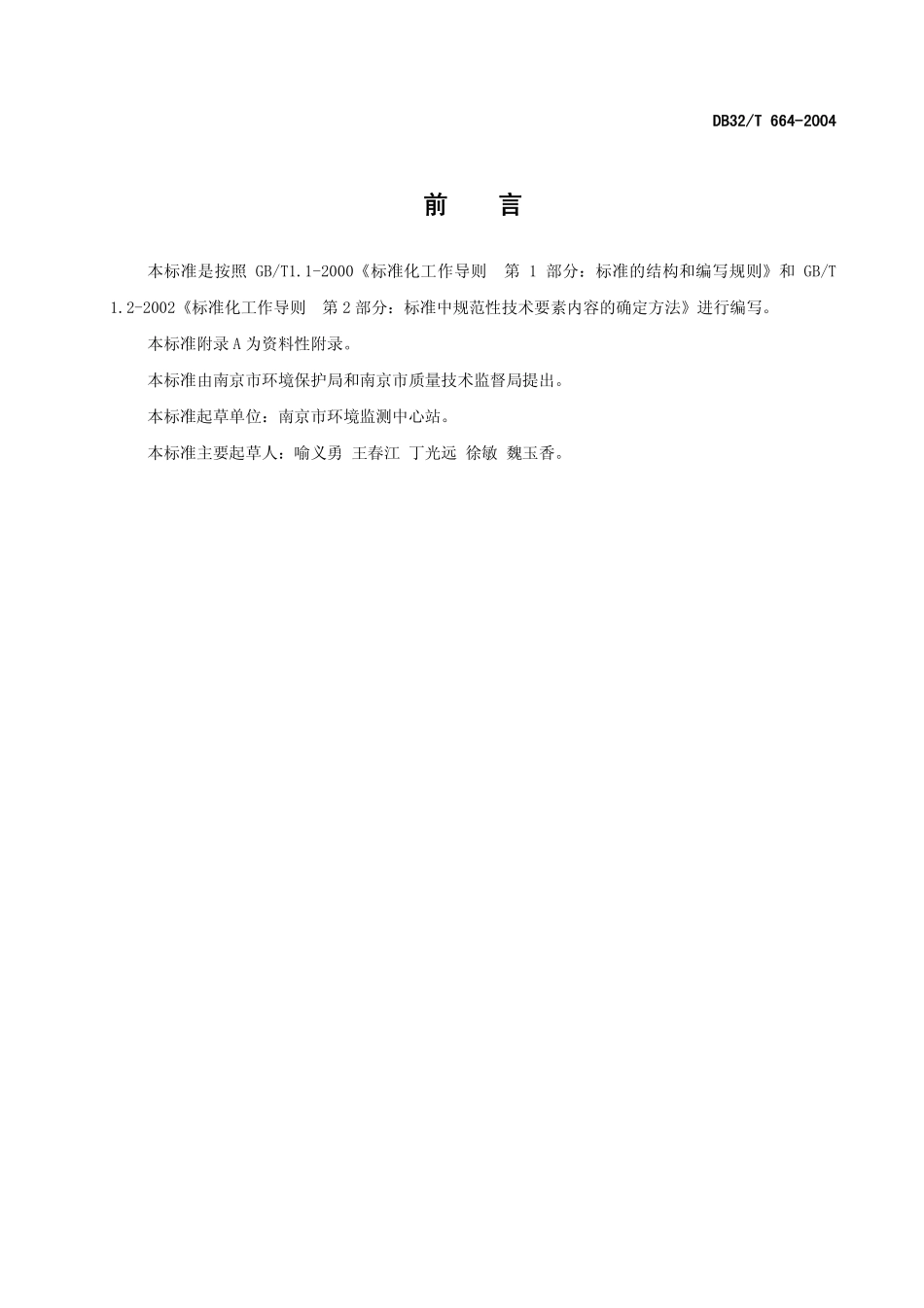

ICS13.040.20Z68备案号：15525-2004江苏省地方标准DB32/T664-2004饮食业油烟快速检测检气管法ThequickdeterminationofcookingfumebyusingDragertube(oilmist)2004-01-30发布2004-03-30实施江苏省质量技术监督局发布DB32/T664-2004前言本标准是按照GB/T1.1-2000《标准化工作导则第1部分：标准的结构和编写规则》和GB/T1.2-2002《标准化工作导则第2部分：标准中规范性技术要素内容的确定方法》进行编写。本标准附录A为资料性附录。本标准由南京市环境保护局和南京市质量技术监督局提出。本标准起草单位：南京市环境监测中心站。本标准主要起草人：喻义勇王春江丁光远徐敏魏玉香。DB32/T664-2004饮食业油烟快速检测检气管法1范围本标准规定了饮食业油烟快速检测—检气管法的方法原理、仪器和材料、测试步骤、判定和仲裁检验。本标准适用于饮食业油烟快速检测—检气管法。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB18483-2001中华人民共和国饮食业油烟排放标准（试行）3方法原理利用采样泵提供的负压，使油烟废气通过检气管，将油烟固定在检气管内的纤维过滤层上，油烟通过催化剂的作用与浓硫酸发生分解反应，产生深色反应物，与标准色卡比色。4仪器与材料4.1检气管检气管技术指标及典型结构见附录A。4.2采样泵气体采样器流量可调节范围为0.1~1.5L/min，流量精度±0.1L/min；采样流量在1.0L/min时，泵提供的负压不小于13kPa。5测试步骤5.1采样系统检漏开启采样泵，调节流量至1L/min，将一支未开启的检气管紧密连接到采样泵上，若在30s内流量DB32/T664-2004下降至零，则可判断采样泵不漏气。5.2采样5.2.1使用专用工具剪碎检气管两端的玻璃保护端；5.2.2将检气管的箭头指向端紧密连接到采样泵上；5.2.3将检气管伸入油烟排放管道内，进气口放在烟气流速较平均的位置，堵好采样孔；5.2.4开启采样泵，调节流量至1L/min，共采集10L油烟气体。5.3测试5.3.1采样结束后，将检气管从采样泵上取下，从检气管标有两个黑点处折断，使得检气管内部硫酸针剂破裂后流出。5.3.2将检气管沿箭头方向向下垂直放置，使硫酸液体与过滤层上油烟发生反应（持续1min），然后轻轻敲打检气管，使液体通过中间介质层，流入显示层，当...
