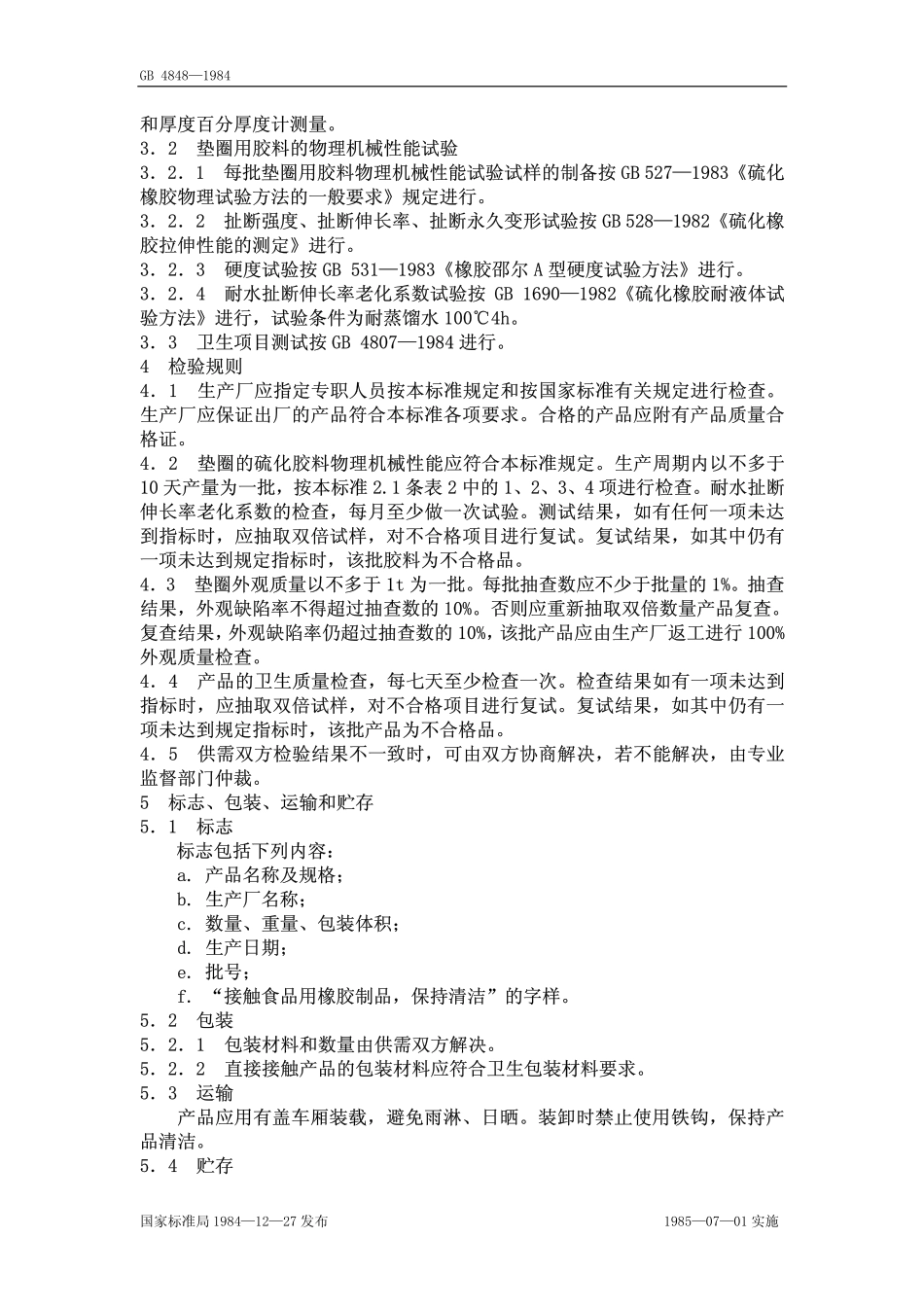

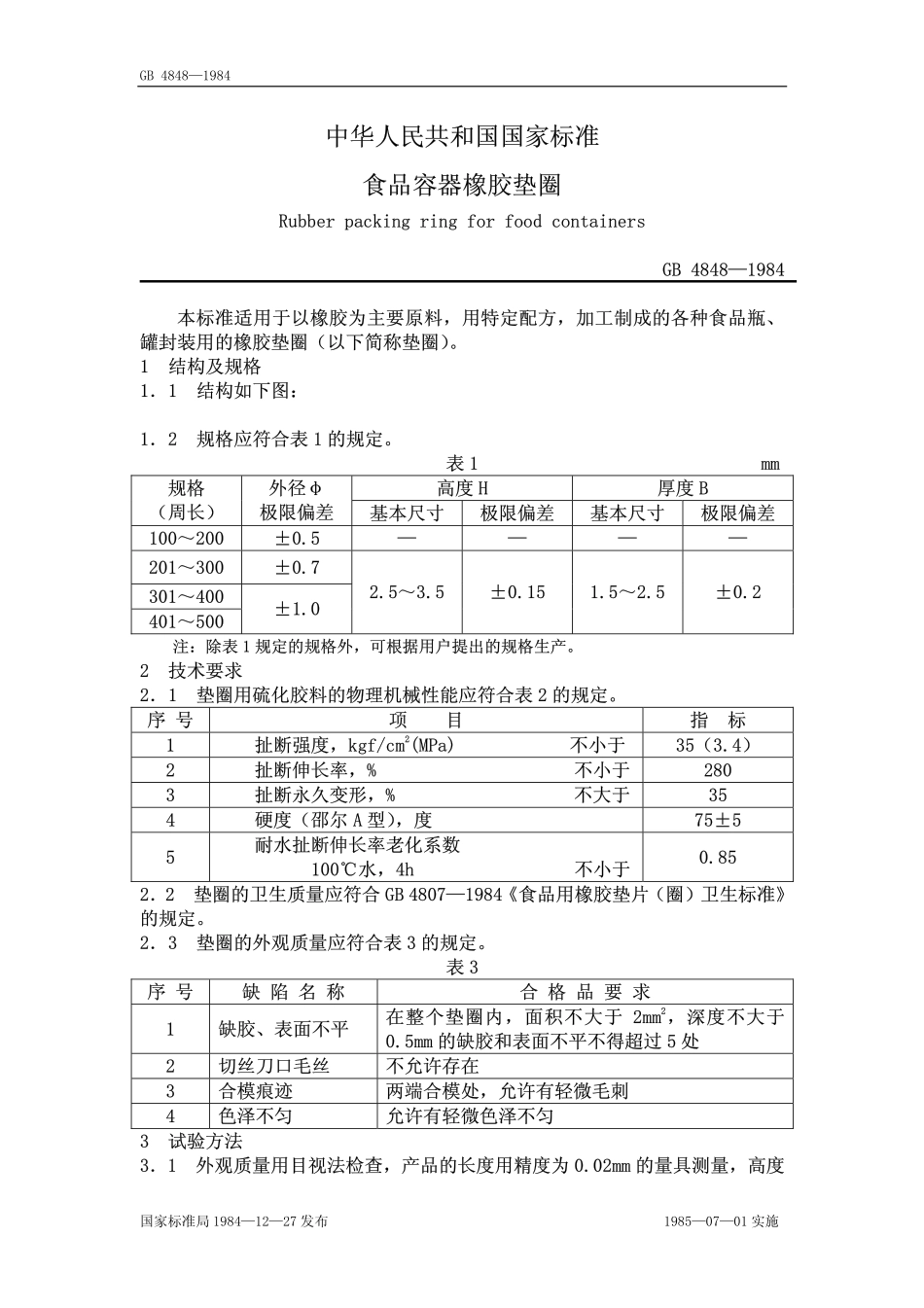

GB4848—1984中华人民共和国国家标准食品容器橡胶垫圈RubberpackingringforfoodcontainersGB4848—1984本标准适用于以橡胶为主要原料，用特定配方，加工制成的各种食品瓶、罐封装用的橡胶垫圈（以下简称垫圈）。1结构及规格1．1结构如下图：1．2规格应符合表1的规定。表1mm高度H厚度B规格（周长）外径φ极限偏差基本尺寸极限偏差基本尺寸极限偏差100～200±0.5————201～300±0.7301～400401～500±1.02.5～3.5±0.151.5～2.5±0.2注：除表1规定的规格外，可根据用户提出的规格生产。2技术要求2．1垫圈用硫化胶料的物理机械性能应符合表2的规定。序号项目指标1扯断强度，kgf/cm2(MPa)不小于35（3.4）2扯断伸长率，%不小于2803扯断永久变形，%不大于354硬度（邵尔A型），度75±55耐水扯断伸长率老化系数100℃水，4h不小于0.852．2垫圈的卫生质量应符合GB4807—1984《食品用橡胶垫片（圈）卫生标准》的规定。2．3垫圈的外观质量应符合表3的规定。表3序号缺陷名称合格品要求1缺胶、表面不平在整个垫圈内，面积不大于2mm2，深度不大于0.5mm的缺胶和表面不平不得超过5处2切丝刀口毛丝不允许存在3合模痕迹两端合模处，允许有轻微毛刺4色泽不匀允许有轻微色泽不匀3试验方法3．1外观质量用目视法检查，产品的长度用精度为0.02mm的量具测量，高度国家标准局1984—12—27发布1985—07—01实施GB4848—1984和厚度百分厚度计测量。3．2垫圈用胶料的物理机械性能试验3．2．1每批垫圈用胶料物理机械性能试验试样的制备按GB527—1983《硫化橡胶物理试验方法的一般要求》规定进行。3．2．2扯断强度、扯断伸长率、扯断永久变形试验按GB528—1982《硫化橡胶拉伸性能的测定》进行。3．2．3硬度试验按GB531—1983《橡胶邵尔A型硬度试验方法》进行。3．2．4耐水扯断伸长率老化系数试验按GB1690—1982《硫化橡胶耐液体试验方法》进行，试验条件为耐蒸馏水100℃4h。3．3卫生项目测试按GB4807—1984进行。4检验规则4．1生产厂应指定专职人员按本标准规定和按国家标准有关规定进行检查。生产厂应保证出厂的产品符合本标准各项要求。合格的产品应附有产品质量合格证。4．2垫圈的硫化胶料物理机械性能应符合本标准规定。生产周期内以不多于10天产量为一批，按本标准2.1条表2中的1、2、3、4项进行检查。耐水扯断伸长率老化系数的检查，每月至少做一次试验。测试结果，如有任何一项未达到指标时，应抽取双倍试样，对不合格项目进行复试。复试结果，如其中仍有一项未达到规定指...
