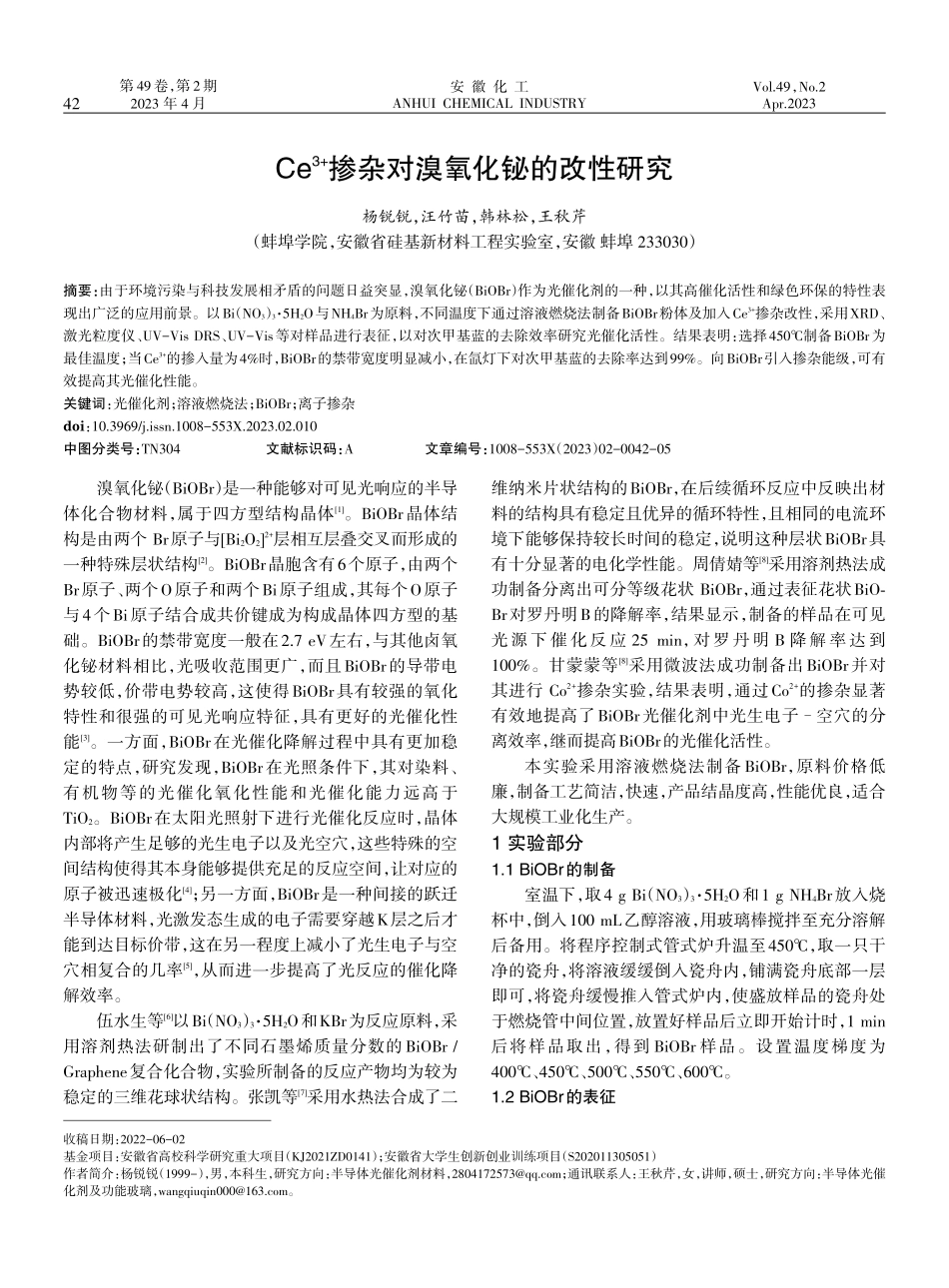

收稿日期：2022-06-02基金项目：安徽省高校科学研究重大项目（KJ2021ZD0141）；安徽省大学生创新创业训练项目（S202011305051）作者简介：杨锐锐（1999-），男，本科生，研究方向：半导体光催化剂材料，2804172573@qq.com；通讯联系人：王秋芹，女，讲师，硕士，研究方向：半导体光催化剂及功能玻璃，wangqiuqin000@163.com。Ce3+掺杂对溴氧化铋的改性研究杨锐锐，汪竹苗，韩林松，王秋芹（蚌埠学院，安徽省硅基新材料工程实验室，安徽蚌埠233030）摘要：由于环境污染与科技发展相矛盾的问题日益突显，溴氧化铋（BiOBr）作为光催化剂的一种，以其高催化活性和绿色环保的特性表现出广泛的应用前景。以Bi（NO3）3·5H2O与NH4Br为原料，不同温度下通过溶液燃烧法制备BiOBr粉体及加入Ce3+掺杂改性，采用XRD、激光粒度仪、UV-VisDRS、UV-Vis等对样品进行表征，以对次甲基蓝的去除效率研究光催化活性。结果表明：选择450℃制备BiOBr为最佳温度；当Ce3+的掺入量为4%时，BiOBr的禁带宽度明显减小，在氙灯下对次甲基蓝的去除率达到99%。向BiOBr引入掺杂能级，可有效提高其光催化性能。关键词：光催化剂；溶液燃烧法；BiOBr；离子掺杂doi：10.3969/j.issn.1008-553X.2023.02.010中图分类号：TN304文献标识码：A文章编号：1008-553X（2023）02-0042-05安徽化工ANHUICHEMICALINDUSTRYVol.49，No.2Apr.2023第49卷，第2期2023年4月溴氧化铋（BiOBr）是一种能够对可见光响应的半导体化合物材料，属于四方型结构晶体[1]。BiOBr晶体结构是由两个Br原子与[Bi2O2]2+层相互层叠交叉而形成的一种特殊层状结构[2]。BiOBr晶胞含有6个原子，由两个Br原子、两个O原子和两个Bi原子组成，其每个O原子与4个Bi原子结合成共价键成为构成晶体四方型的基础。BiOBr的禁带宽度一般在2.7eV左右，与其他卤氧化铋材料相比，光吸收范围更广，而且BiOBr的导带电势较低，价带电势较高，这使得BiOBr具有较强的氧化特性和很强的可见光响应特征，具有更好的光催化性能[3]。一方面，BiOBr在光催化降解过程中具有更加稳定的特点，研究发现，BiOBr在光照条件下，其对染料、有机物等的光催化氧化性能和光催化能力远高于TiO2。BiOBr在太阳光照射下进行光催化反应时，晶体内部将产生足够的光生电子以及光空穴，这些特殊的空间结构使得其本身能够提供充足的反应空间，让对应的原子被迅速极化[4]；另一方面，BiOBr是一种间接的跃迁半导体材料，光激发态生成的电子需要穿越K层之后才能到达目标价带，这在...
