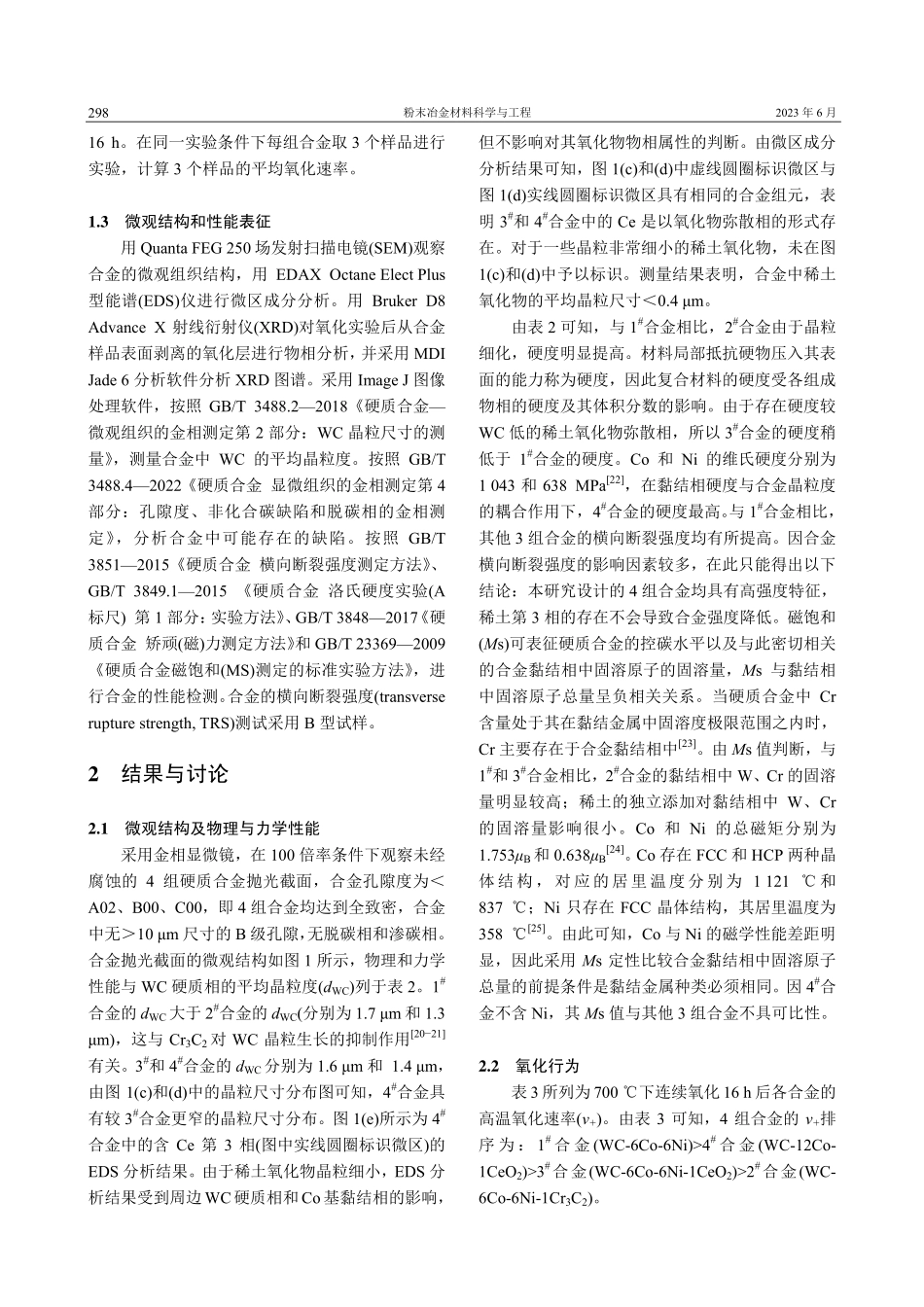

第28卷第3期粉末冶金材料科学与工程2023年6月Vol.28No.3MaterialsScienceandEngineeringofPowderMetallurgyJun.2023DOI:10.19976/j.cnki.43-1448/TF.2023042合金添加剂对WC基硬质合金氧化行为及其关联特性的影响王春光1，张立1，黄祥1，聂仁鑫1，钟志强2，龙佳威1(1.中南大学粉末冶金国家重点实验室，长沙410083；2.崇义章源钨业股份有限公司，赣州341300)摘要：为了同步改善合金的高温抗氧化性能及物理与力学性能，设计WC-6Co-6Ni、WC-6Co-6Ni-1Cr3C2、WC-6Co-6Ni-1CeO2和WC-12Co-1CeO2等4组WC基硬质合金，分别对应1#～4#合金，对比研究合金的微观结构、物理与力学性能和700℃连续16h的氧化行为。结果表明，CeO2弥散相的存在不会导致WC基硬质合金强度降低，合金硬度遵循复合材料硬度及晶粒度和各相体积分数的耦合作用规律。4组合金中，4#合金的硬度最高，其次为2#合金，Co、Ni黏结金属对硬质合金硬度的影响显著。Cr3C2和CeO2添加剂均可显著改善700℃下合金的抗氧化性能，但Cr3C2的改善效果明显优于CeO2。在WC基硬质合金中添加适量的Cr3C2和CeO2，并用Ni部分替代Co，可实现对合金高温抗氧化性能及物理与力学性能同步改善。关键词：硬质合金；稀土；微观结构；性能；高温抗氧化中图分类号：TG178文献标志码：A文章编号：1673-0224(2023)03-296-09EffectsofalloyadditivesonoxidationbehaviorandcorrelativecharacteristicsofWC-basedcementedcarbidesWANGChunguang1,ZHANGLi1,HUANGXiang1,NIERenxin1,ZHONGZhiqiang2,LONGJiawei1(1.StateKeyLaboratoryofPowderMetallurgy,CentralSouthUniversity,Changsha410083,China;2.ChongyiZhangyuanTungstenCo.,Ltd.,Ganzhou341300,China)Abstract:Toexplorethemethodstoimprovetheoxidationresistanceathightemperatureandthephysicalandmechanicalpropertiessimultaneously.Thus,thisresearchdesignedWC-6Co-6Ni,WC-6Co-6Ni-1Cr3C2,WC-6Co-6Ni-1CeO2andWC-12Co-1CeO2WC-basedcementedcarbides,correspondingtoalloys1#−4#,respectively.Themicrostructure,physicalandmechanicalpropertiesandoxidationbehaviorofthealloysat700℃for16hwereinvestigatedbycomparison.Theresultsshowthatthepresenceofrareearth-containingoxidedispersionphaseinthealloydoesnotleadtothedecreaseofalloystrength,andthealloyhardnessfollowsthecouplinglawofhardness,grainsizeandvolumefractionofthephasecomponents.The...
