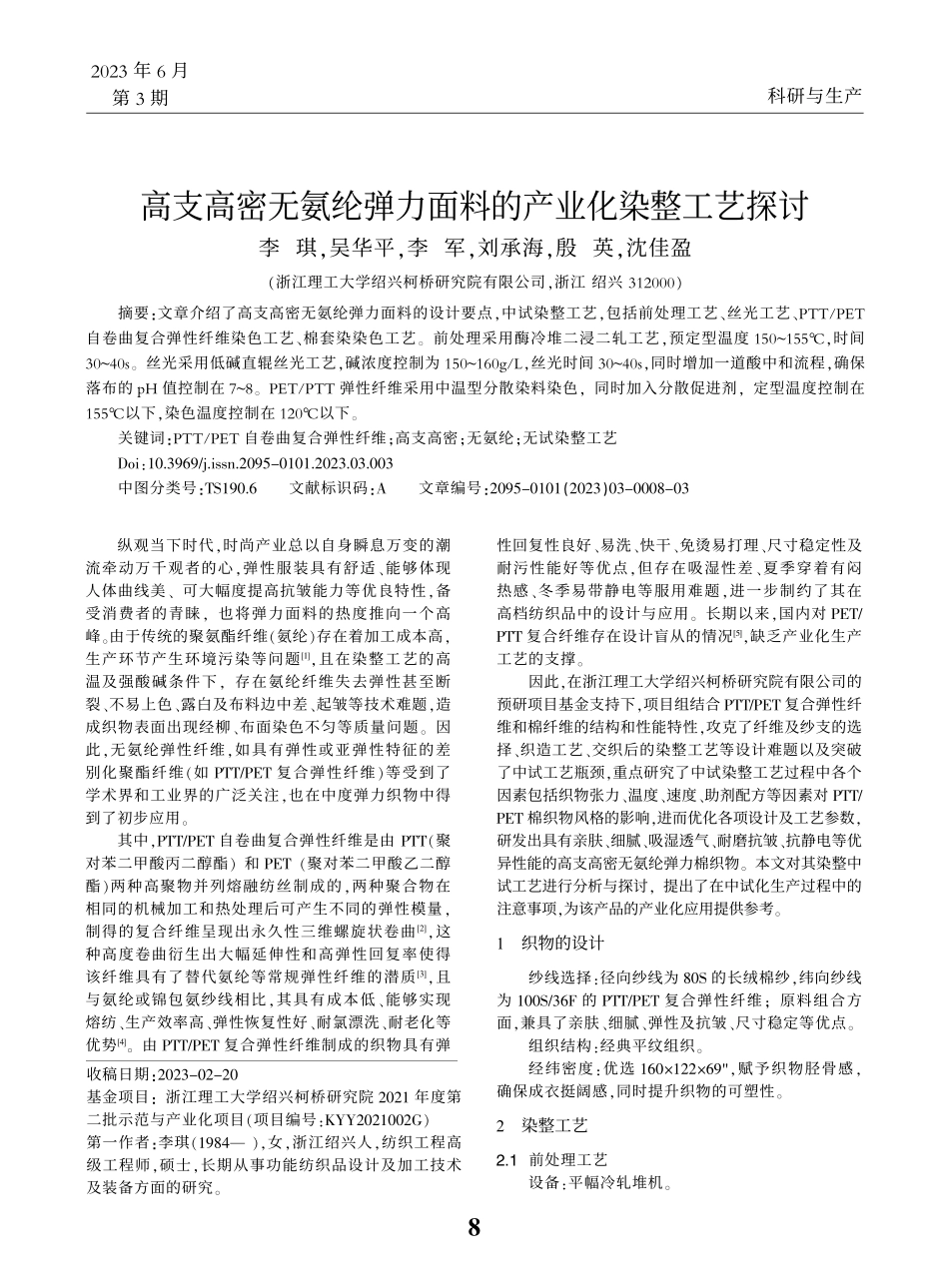

2023年6月第3期纵观当下时代，时尚产业总以自身瞬息万变的潮流牵动万千观者的心，弹性服装具有舒适、能够体现人体曲线美、可大幅度提高抗皱能力等优良特性，备受消费者的青睐，也将弹力面料的热度推向一个高峰。由于传统的聚氨酯纤维（氨纶）存在着加工成本高，生产环节产生环境污染等问题[1]，且在染整工艺的高温及强酸碱条件下，存在氨纶纤维失去弹性甚至断裂、不易上色、露白及布料边中差、起皱等技术难题，造成织物表面出现经柳、布面染色不匀等质量问题。因此，无氨纶弹性纤维，如具有弹性或亚弹性特征的差别化聚酯纤维（如PTT/PET复合弹性纤维）等受到了学术界和工业界的广泛关注，也在中度弹力织物中得到了初步应用。其中，PTT/PET自卷曲复合弹性纤维是由PTT（聚对苯二甲酸丙二醇酯）和PET（聚对苯二甲酸乙二醇酯）两种高聚物并列熔融纺丝制成的，两种聚合物在相同的机械加工和热处理后可产生不同的弹性模量，制得的复合纤维呈现出永久性三维螺旋状卷曲[2]，这种高度卷曲衍生出大幅延伸性和高弹性回复率使得该纤维具有了替代氨纶等常规弹性纤维的潜质[3]，且与氨纶或锦包氨纱线相比，其具有成本低、能够实现熔纺、生产效率高、弹性恢复性好、耐氯漂洗、耐老化等优势[4]。由PTT/PET复合弹性纤维制成的织物具有弹性回复性良好、易洗、快干、免烫易打理、尺寸稳定性及耐污性能好等优点，但存在吸湿性差、夏季穿着有闷热感、冬季易带静电等服用难题，进一步制约了其在高档纺织品中的设计与应用。长期以来，国内对PET/PTT复合纤维存在设计盲从的情况[5]，缺乏产业化生产工艺的支撑。因此，在浙江理工大学绍兴柯桥研究院有限公司的预研项目基金支持下，项目组结合PTT/PET复合弹性纤维和棉纤维的结构和性能特性，攻克了纤维及纱支的选择、织造工艺、交织后的染整工艺等设计难题以及突破了中试工艺瓶颈，重点研究了中试染整工艺过程中各个因素包括织物张力、温度、速度、助剂配方等因素对PTT/PET棉织物风格的影响，进而优化各项设计及工艺参数，研发出具有亲肤、细腻、吸湿透气、耐磨抗皱、抗静电等优异性能的高支高密无氨纶弹力棉织物。本文对其染整中试工艺进行分析与探讨，提出了在中试化生产过程中的注意事项，为该产品的产业化应用提供参考。1织物的设计纱线选择：径向纱线为80S的长绒棉纱，纬向纱线为100S/36F的PTT/PET复合弹性纤维；原料组合方面，兼具了亲肤、细腻、弹性及抗皱、尺寸稳定等优点。组织结构：经典平纹组织。经纬密度：优选160...
