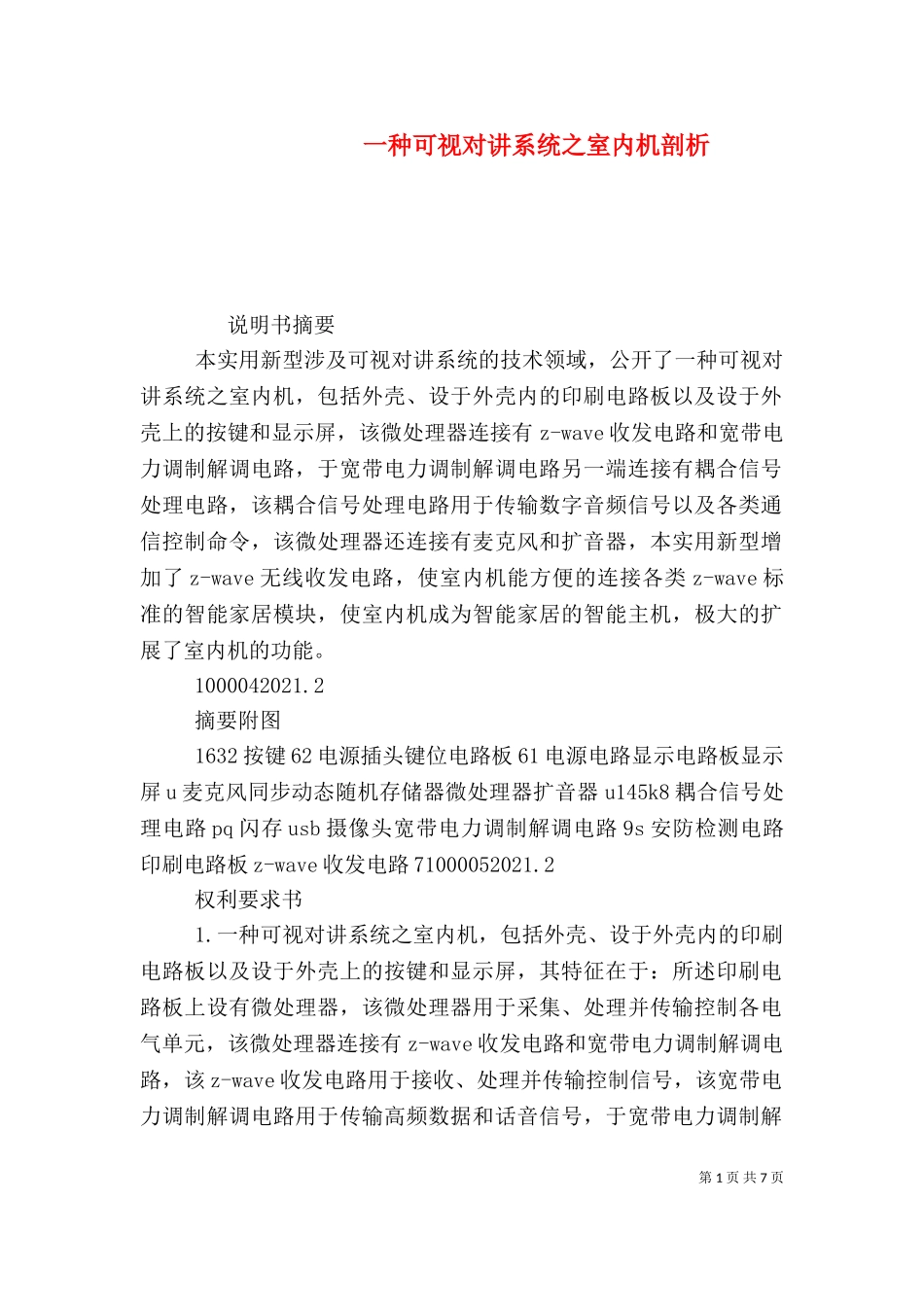

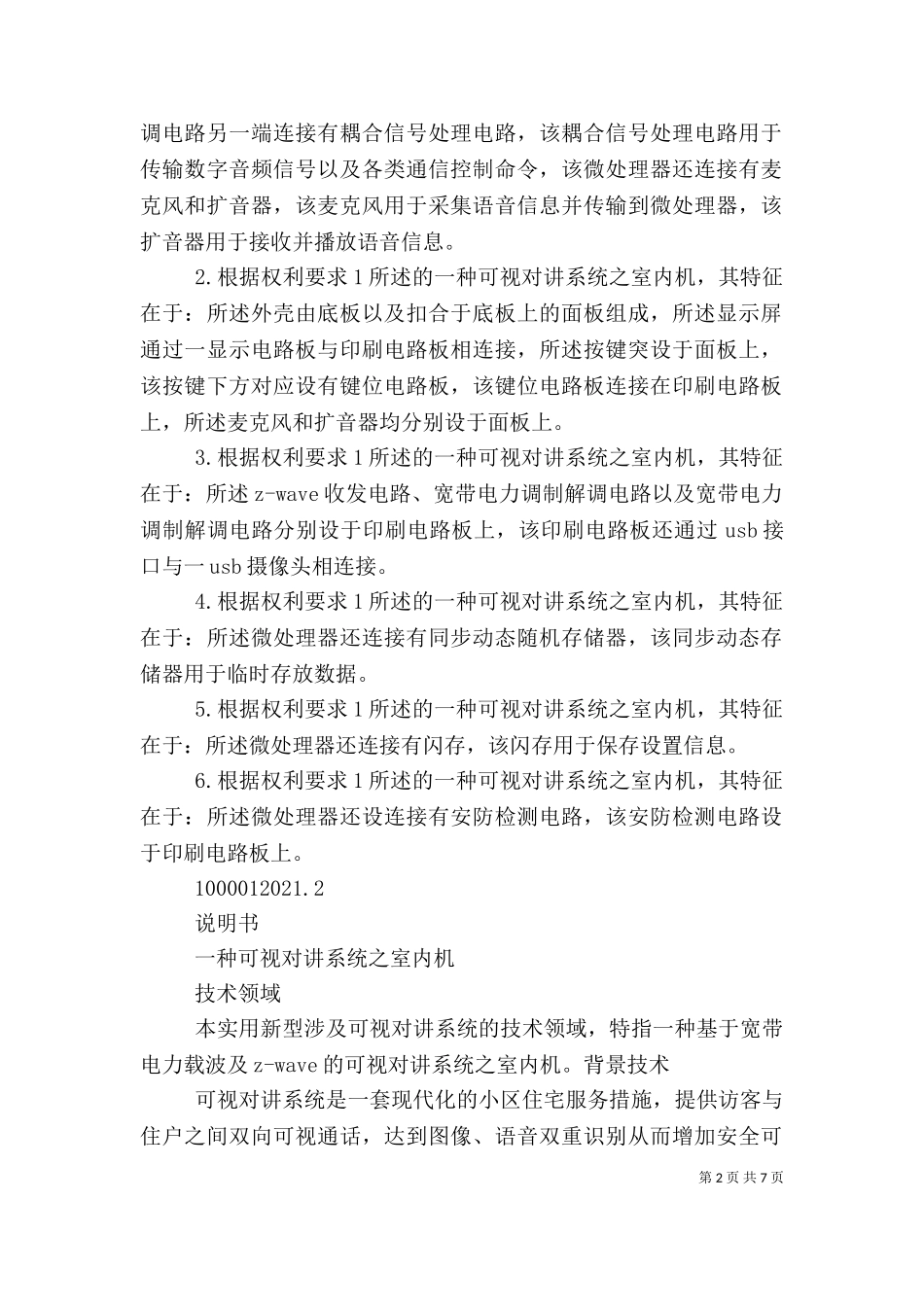

第1页共7页一种可视对讲系统之室内机剖析说明书摘要本实用新型涉及可视对讲系统的技术领域，公开了一种可视对讲系统之室内机，包括外壳、设于外壳内的印刷电路板以及设于外壳上的按键和显示屏，该微处理器连接有z-wave收发电路和宽带电力调制解调电路，于宽带电力调制解调电路另一端连接有耦合信号处理电路，该耦合信号处理电路用于传输数字音频信号以及各类通信控制命令，该微处理器还连接有麦克风和扩音器，本实用新型增加了z-wave无线收发电路，使室内机能方便的连接各类z-wave标准的智能家居模块，使室内机成为智能家居的智能主机，极大的扩展了室内机的功能。1000042021.2摘要附图1632按键62电源插头键位电路板61电源电路显示电路板显示屏u麦克风同步动态随机存储器微处理器扩音器u145k8耦合信号处理电路pq闪存usb摄像头宽带电力调制解调电路9s安防检测电路印刷电路板z-wave收发电路71000052021.2权利要求书1.一种可视对讲系统之室内机，包括外壳、设于外壳内的印刷电路板以及设于外壳上的按键和显示屏，其特征在于：所述印刷电路板上设有微处理器，该微处理器用于采集、处理并传输控制各电气单元，该微处理器连接有z-wave收发电路和宽带电力调制解调电路，该z-wave收发电路用于接收、处理并传输控制信号，该宽带电力调制解调电路用于传输高频数据和话音信号，于宽带电力调制解免责声明：图文来源于网络搜集，版权归原作者所以若侵犯了您的合法权益，请作者与本上传人联系，我们将及时更正删除。第2页共7页调电路另一端连接有耦合信号处理电路，该耦合信号处理电路用于传输数字音频信号以及各类通信控制命令，该微处理器还连接有麦克风和扩音器，该麦克风用于采集语音信息并传输到微处理器，该扩音器用于接收并播放语音信息。2.根据权利要求1所述的一种可视对讲系统之室内机，其特征在于：所述外壳由底板以及扣合于底板上的面板组成，所述显示屏通过一显示电路板与印刷电路板相连接，所述按键突设于面板上，该按键下方对应设有键位电路板，该键位电路板连接在印刷电路板上，所述麦克风和扩音器均分别设于面板上。3.根据权利要求1所述的一种可视对讲系统之室内机，其特征在于：所述z-wave收发电路、宽带电力调制解调电路以及宽带电力调制解调电路分别设于印刷电路板上，该印刷电路板还通过usb接口与一usb摄像头相连接。4.根据权利要求1所述的一种可视对讲系统之室内机，其特征在于：所述微处理器还连接有同步动态随机存储器，该同步动态存储器...
