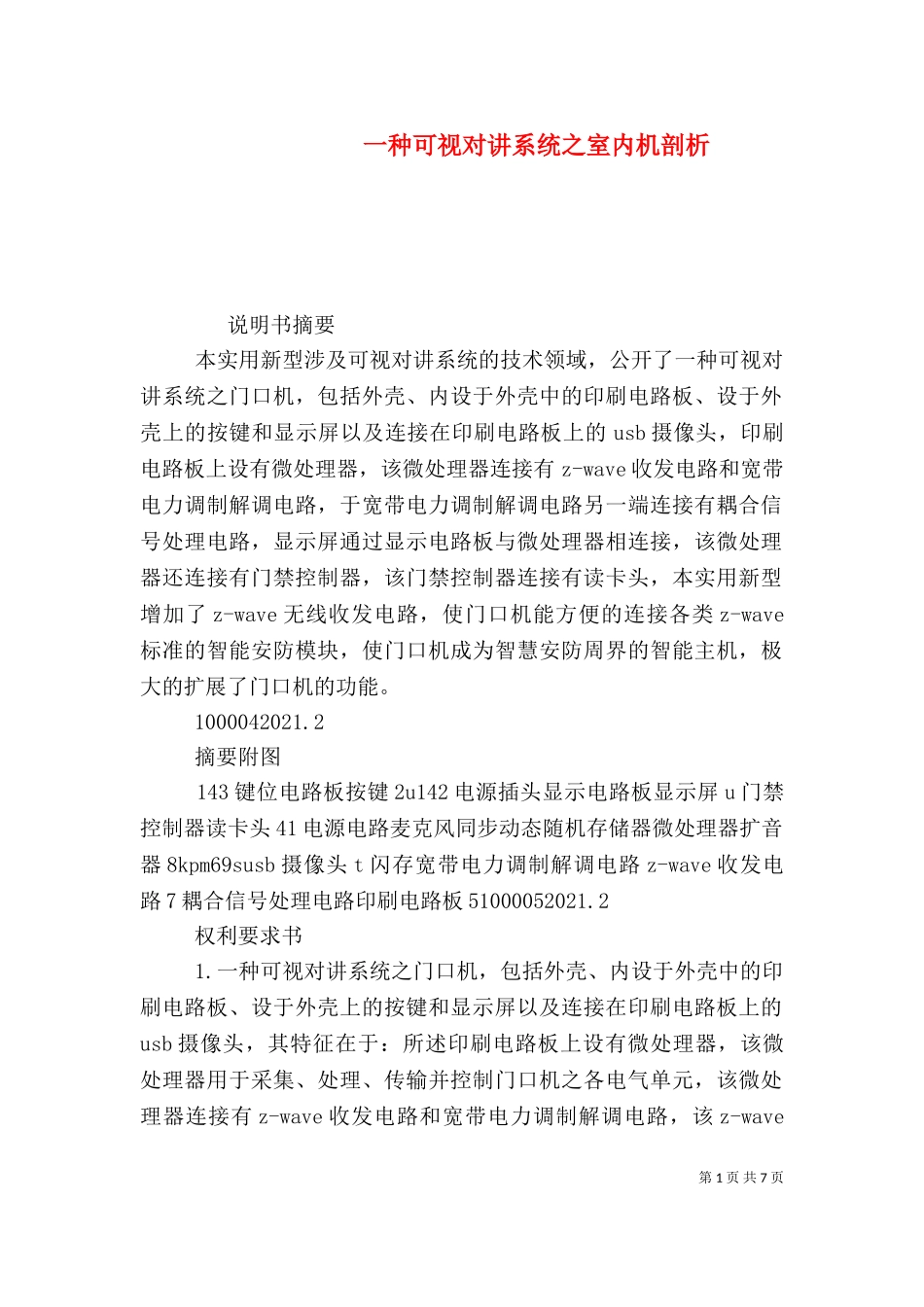

第1页共7页一种可视对讲系统之室内机剖析说明书摘要本实用新型涉及可视对讲系统的技术领域，公开了一种可视对讲系统之门口机，包括外壳、内设于外壳中的印刷电路板、设于外壳上的按键和显示屏以及连接在印刷电路板上的usb摄像头，印刷电路板上设有微处理器，该微处理器连接有z-wave收发电路和宽带电力调制解调电路，于宽带电力调制解调电路另一端连接有耦合信号处理电路，显示屏通过显示电路板与微处理器相连接，该微处理器还连接有门禁控制器，该门禁控制器连接有读卡头，本实用新型增加了z-wave无线收发电路，使门口机能方便的连接各类z-wave标准的智能安防模块，使门口机成为智慧安防周界的智能主机，极大的扩展了门口机的功能。1000042021.2摘要附图143键位电路板按键2u142电源插头显示电路板显示屏u门禁控制器读卡头41电源电路麦克风同步动态随机存储器微处理器扩音器8kpm69susb摄像头t闪存宽带电力调制解调电路z-wave收发电路7耦合信号处理电路印刷电路板51000052021.2权利要求书1.一种可视对讲系统之门口机，包括外壳、内设于外壳中的印刷电路板、设于外壳上的按键和显示屏以及连接在印刷电路板上的usb摄像头，其特征在于：所述印刷电路板上设有微处理器，该微处理器用于采集、处理、传输并控制门口机之各电气单元，该微处理器连接有z-wave收发电路和宽带电力调制解调电路，该z-wave免责声明：图文来源于网络搜集，版权归原作者所以若侵犯了您的合法权益，请作者与本上传人联系，我们将及时更正删除。第2页共7页收发电路用于接收、处理并传输控制信号，该宽带电力调制解调电路用于传输高频数据和话音信号，于宽带电力调制解调电路另一端连接有耦合信号处理电路，该耦合信号处理电路用于传输数字音频信号以及各类通信控制命令，所述显示屏通过显示电路板与微处理器相连接，该微处理器还连接有门禁控制器，该门禁控制器连接有读卡头。2.根据权利要求1所述的一种可视对讲系统之门口机，其特征在于：所述外壳由底板以及扣合于底板上的面板组成，所述按键突设于面板上，该按键下方对应设有键位电路板，该键位电路板连接在印刷电路板上，所述读卡头设于面板上。3.根据权利要求1所述的一种可视对讲系统之门口机，其特征在于：所述z-wave收发电路、宽带电力调制解调电路以及宽带电力调制解调电路分别设于印刷电路板上。4.根据权利要求1所述的一种可视对讲系统之门口机，其特征在于：所述usb摄像头通过usb接口连接在印刷电路板上，连接在该印刷电路板...
