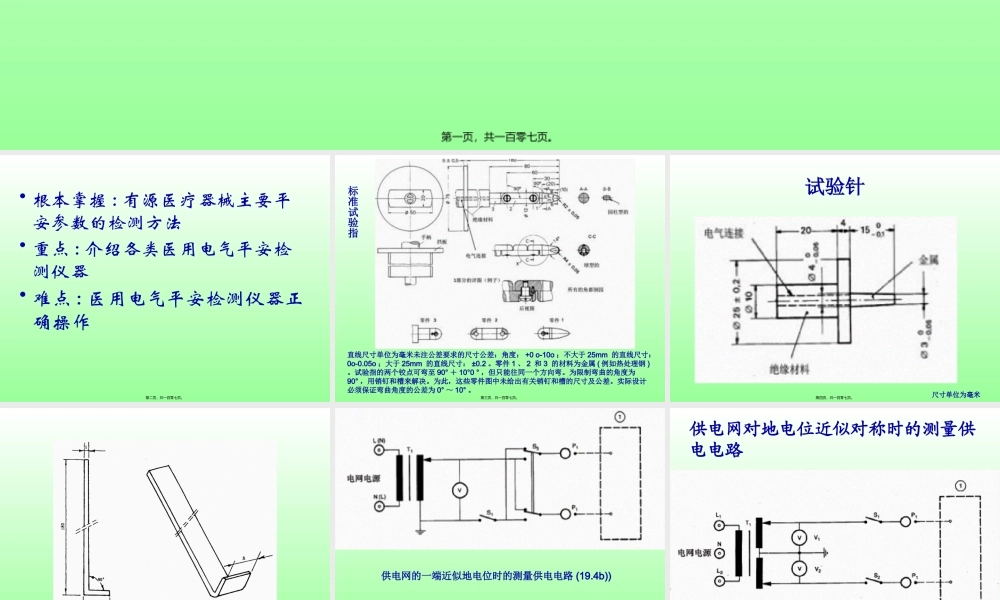

医用电气设备的平安检测第一页，共一百零七页。•根本掌握:有源医疗器械主要平安参数的检测方法•重点:介绍各类医用电气平安检测仪器•难点:医用电气平安检测仪器正确操作第二页，共一百零七页。直线尺寸单位为毫米未注公差要求的尺寸公差：角度：+0o-10o；不大于25mm的直线尺寸：0o-0.05o；大于25mm的直线尺寸：±0.2。零件1、2和3的材料为金属(例如热处理钢)。试验指的两个铰点可弯至90°＋10°0°，但只能往同一个方向弯。为限制弯曲的角度为90°，用销钉和槽来解决。为此，这些零件图中未给出有关销钉和槽的尺寸及公差。实际设计必须保证弯曲角度的公差为0°～10°。标准试验指第三页，共一百零七页。试验针尺寸单位为毫米第四页，共一百零七页。试验钩:尺寸单位:mm材料:钢第五页，共一百零七页。供电网的一端近似地电位时的测量供电电路(19.4b))第六页，共一百零七页。供电网对地电位近似对称时的测量供电电路第七页，共一百零七页。规定接至多相供电网的多相设备的测量供电电路(19.4b))第八页，共一百零七页。规定接至多相供电网的单相设备的测量供电电路(19.4b))第九页，共一百零七页。由规定按Ⅰ类或Ⅱ类单相电源供电的设备的测量供电电路在Ⅱ类时，不使用保护接地连接和S8(19.4b))第十页，共一百零七页。1)无感元件。2)仪表阻抗＞＞测量阻抗Z。测量装置的图例及其频率特性第十一页，共一百零七页。测量装置的图例标记第十二页，共一百零七页。1．Ⅰ类设备：标准中规定了Ⅰ类设备除根本绝缘外，可采取的附加保护措施：〔1〕对可触及的金属部件保护接地。保护接地是Ⅰ类设备附加的保护措施。要求设备的金属外壳，其他可触及的导电部件均与保护接地可靠连接，设备的网电源输人插头应有保护接地端子，使用直流电源的Ⅰ类设备也必须有独立的保护接地导线。〔2〕l类设备的某些部件可以采取双重绝缘或加强绝缘。[例如超声诊断设备的探头采用塑料外壳构成双重绝缘，低频电子脉冲治疗设备的应用局部〔电极〕通过输出变压器构成双重绝缘]。〔3〕I类设备的某些部件可采用平安特低电压，或者用保护阻抗防护〔如某些Ⅰ类设备的手控盒〕。第十三页，共一百零七页。2．Ⅱ类设备：不仅依靠根本绝缘，还应采用辅助绝缘构成双重绝缘或采用加强绝缘等防护措施。Ⅱ类设备必须是以下类型之一。〔1〕带绝缘外壳的Ⅱ类设备：该类设备采用一个耐用、实际上无孔隙、把所有带电部件包围起来的绝缘外壳，这种绝缘封闭的外壳构成辅助绝缘。〔2〕金属外壳的Ⅱ类设备：网...
