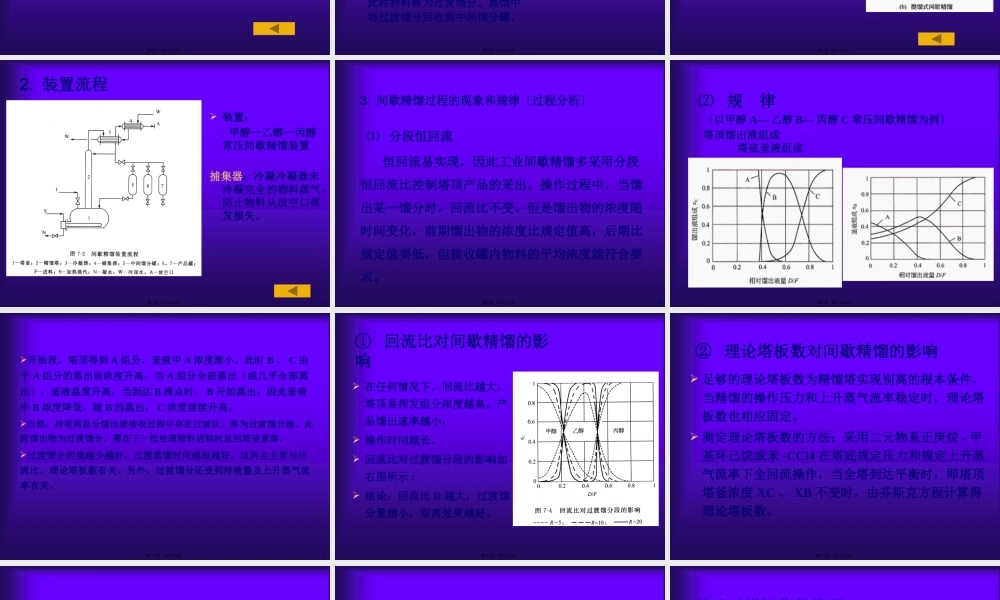

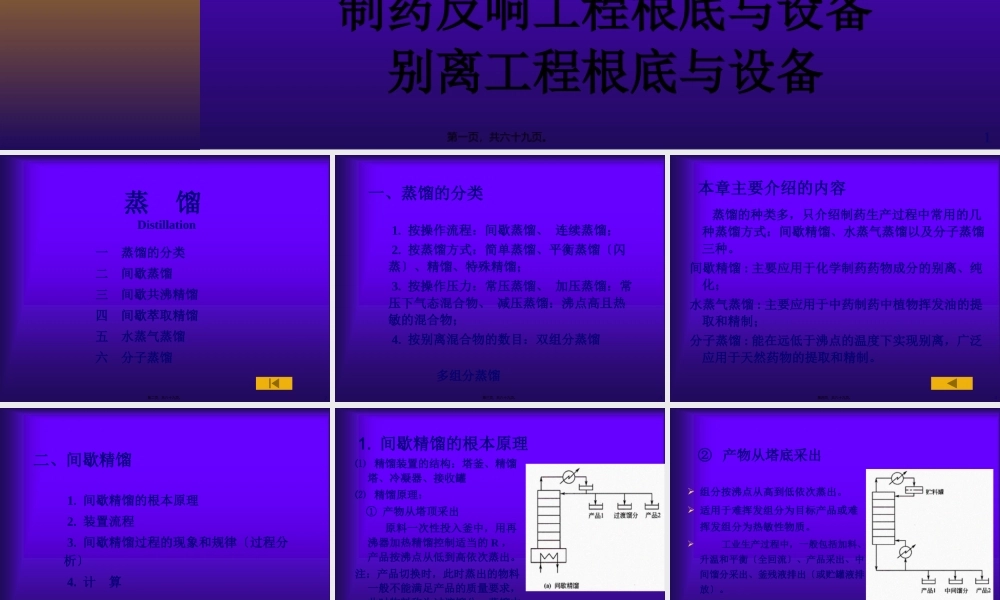

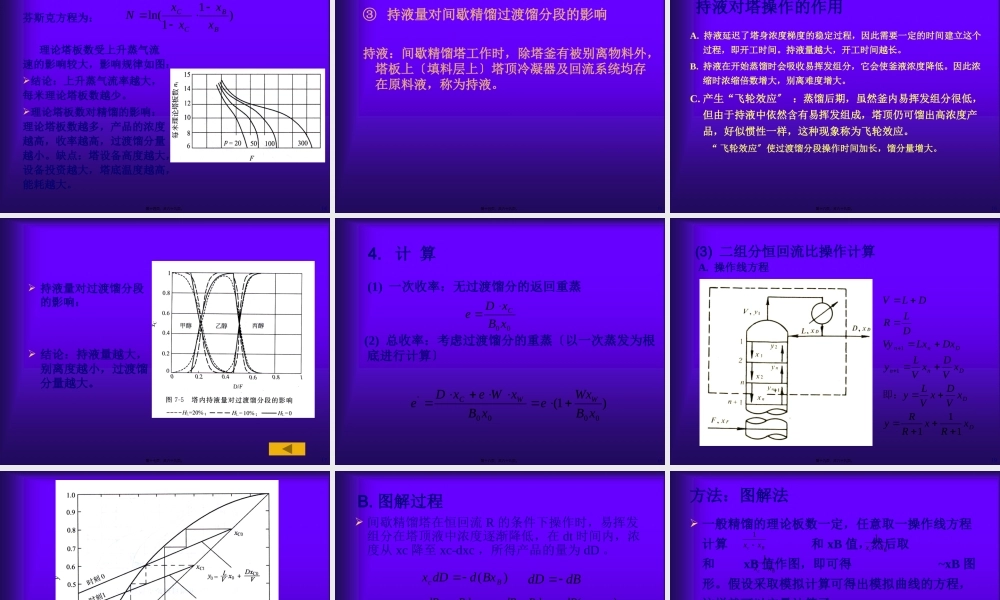

1制药反响工程根底与设备别离工程根底与设备江苏大学制药工程原理与设备教学课件第一页，共六十九页。2蒸馏Distillation一蒸馏的分类二间歇蒸馏三间歇共沸精馏四间歇萃取精馏五水蒸气蒸馏六分子蒸馏第二页，共六十九页。3一、蒸馏的分类1.按操作流程：间歇蒸馏、连续蒸馏；2.按蒸馏方式：简单蒸馏、平衡蒸馏〔闪蒸〕、精馏、特殊精馏；3.按操作压力：常压蒸馏、加压蒸馏：常压下气态混合物、减压蒸馏：沸点高且热敏的混合物；4.按别离混合物的数目：双组分蒸馏多组分蒸馏第三页，共六十九页。4本章主要介绍的内容蒸馏的种类多，只介绍制药生产过程中常用的几种蒸馏方式：间歇精馏、水蒸气蒸馏以及分子蒸馏三种。间歇精馏:主要应用于化学制药药物成分的别离、纯化；水蒸气蒸馏:主要应用于中药制药中植物挥发油的提取和精制；分子蒸馏:能在远低于沸点的温度下实现别离，广泛应用于天然药物的提取和精制。第四页，共六十九页。5二、间歇精馏1.间歇精馏的根本原理2.装置流程3.间歇精馏过程的现象和规律〔过程分析〕4.计算第五页，共六十九页。61.间歇精馏的根本原理⑴精馏装置的结构：塔釜、精馏塔、冷凝器、接收罐⑵精馏原理：①产物从塔顶采出原料一次性投入釜中，用再沸器加热精馏控制适当的R，产品按沸点从低到高依次蒸出。注：产品切换时，此时蒸出的物料一般不能满足产品的质量要求，此时物料称为过渡馏分。蒸馏中将过渡馏分回收到中间馏分罐。第六页，共六十九页。7②产物从塔底采出组分按沸点从高到低依次蒸出。适用于难挥发组分为目标产品或难挥发组分为热敏性物质。工业生产过程中，一般包括加料、升温和平衡〔全回流〕、产品采出、中间馏分采出、釜残液排出〔或贮罐液排放〕。第七页，共六十九页。82.装置流程装置：甲醇—乙醇—丙醇常压间歇精馏装置捕集器：冷凝冷凝器未冷凝完全的物料蒸气，防止物料从放空口挥发损失。第八页，共六十九页。93.间歇精馏过程的现象和规律〔过程分析〕⑴分段恒回流恒回流易实现，因此工业间歇精馏多采用分段恒回流比控制塔顶产品的采出。操作过程中，当馏出某一馏分时，回流比不变。但是馏出物的浓度随时间变化，前期馏出物的浓度比规定值高，后期比规定值要低，但接收罐内物料的平均浓度能符合要求。第九页，共六十九页。10⑵规律〔以甲醇A—乙醇B—丙醇C常压间歇精馏为例〕塔顶馏出液组成塔底釜液组成XC-D/F变化曲线XB-D/F变化曲线第十页，共六十九页。11开始段，塔顶得到A组分，釜液中A浓度渐...
