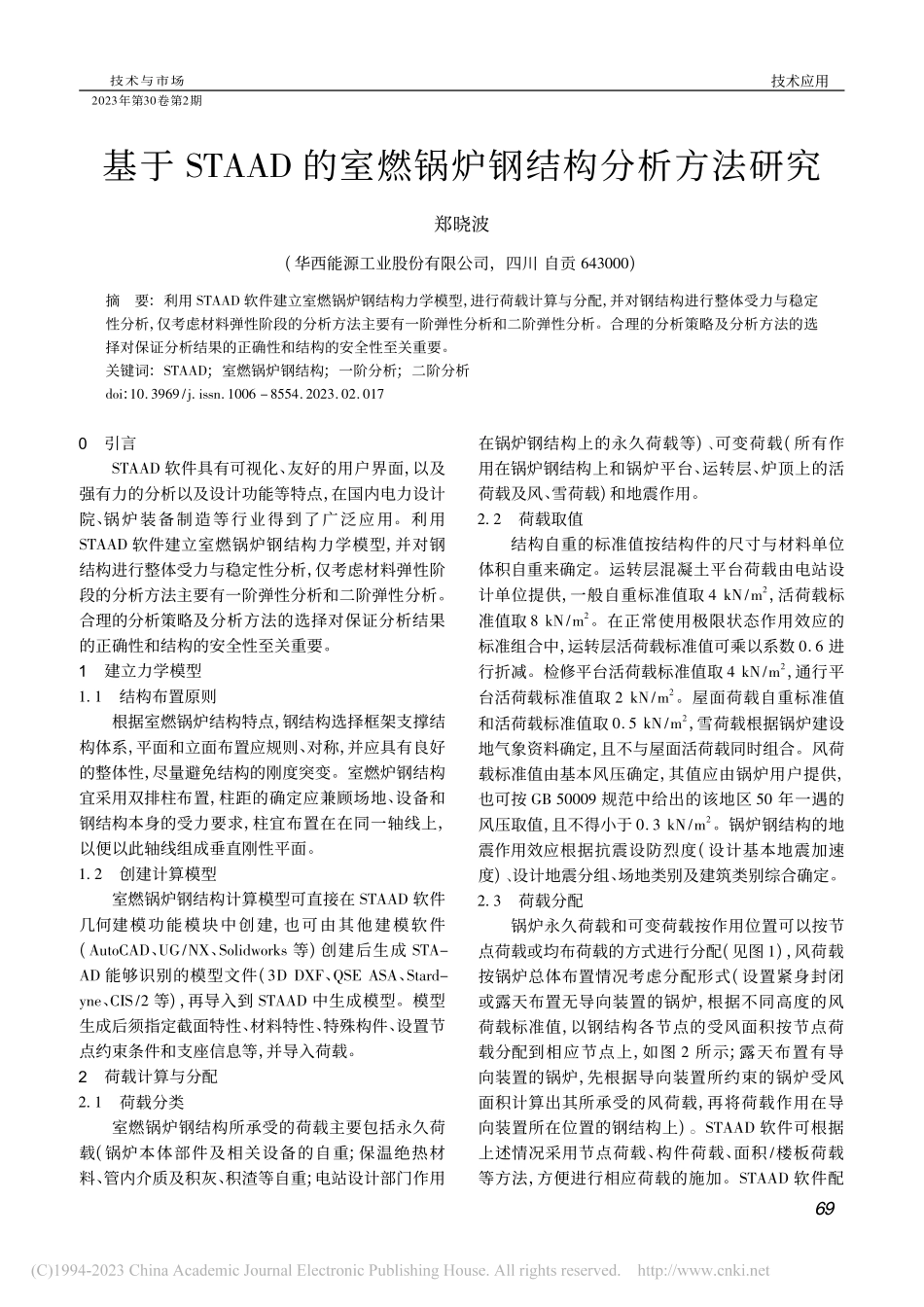

技术与市场技术应用2023年第30卷第2期基于STAAD的室燃锅炉钢结构分析方法研究郑晓波(华西能源工业股份有限公司，四川自贡643000)摘要:利用STAAD软件建立室燃锅炉钢结构力学模型，进行荷载计算与分配，并对钢结构进行整体受力与稳定性分析，仅考虑材料弹性阶段的分析方法主要有一阶弹性分析和二阶弹性分析。合理的分析策略及分析方法的选择对保证分析结果的正确性和结构的安全性至关重要。关键词:STAAD;室燃锅炉钢结构;一阶分析;二阶分析doi:10．3969/j．issn．1006－8554．2023．02．0170引言STAAD软件具有可视化、友好的用户界面，以及强有力的分析以及设计功能等特点，在国内电力设计院、锅炉装备制造等行业得到了广泛应用。利用STAAD软件建立室燃锅炉钢结构力学模型，并对钢结构进行整体受力与稳定性分析，仅考虑材料弹性阶段的分析方法主要有一阶弹性分析和二阶弹性分析。合理的分析策略及分析方法的选择对保证分析结果的正确性和结构的安全性至关重要。1建立力学模型1.1结构布置原则根据室燃锅炉结构特点，钢结构选择框架支撑结构体系，平面和立面布置应规则、对称，并应具有良好的整体性，尽量避免结构的刚度突变。室燃炉钢结构宜采用双排柱布置，柱距的确定应兼顾场地、设备和钢结构本身的受力要求，柱宜布置在在同一轴线上，以便以此轴线组成垂直刚性平面。1.2创建计算模型室燃锅炉钢结构计算模型可直接在STAAD软件几何建模功能模块中创建，也可由其他建模软件(AutoCAD、UG/NX、Solidworks等)创建后生成STA-AD能够识别的模型文件(3DDXF、QSEASA、Stard-yne、CIS/2等)，再导入到STAAD中生成模型。模型生成后须指定截面特性、材料特性、特殊构件、设置节点约束条件和支座信息等，并导入荷载。2荷载计算与分配2.1荷载分类室燃锅炉钢结构所承受的荷载主要包括永久荷载(锅炉本体部件及相关设备的自重;保温绝热材料、管内介质及积灰、积渣等自重;电站设计部门作用在锅炉钢结构上的永久荷载等)、可变荷载(所有作用在锅炉钢结构上和锅炉平台、运转层、炉顶上的活荷载及风、雪荷载)和地震作用。2.2荷载取值结构自重的标准值按结构件的尺寸与材料单位体积自重来确定。运转层混凝土平台荷载由电站设计单位提供，一般自重标准值取4kN/m2，活荷载标准值取8kN/m2。在正常使用极限状态作用效应的标准组合中，运转层活荷载标准值可乘以系数0．6进行折减。检修平台活荷载标准值取4kN/m2，通行平台活荷载标准值取2kN/m2。屋面荷载自重标准值和活荷载标准值取0...
