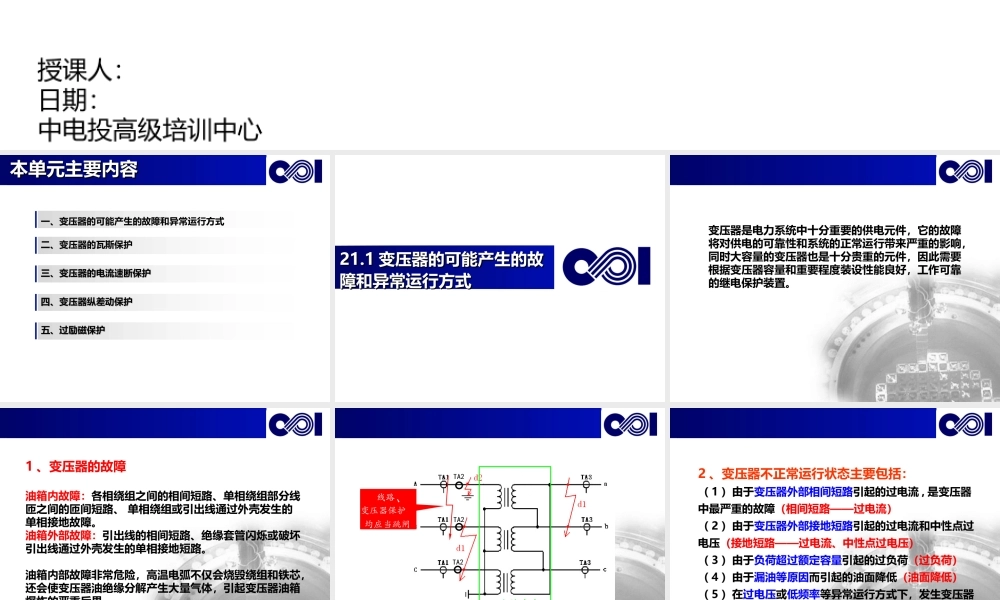

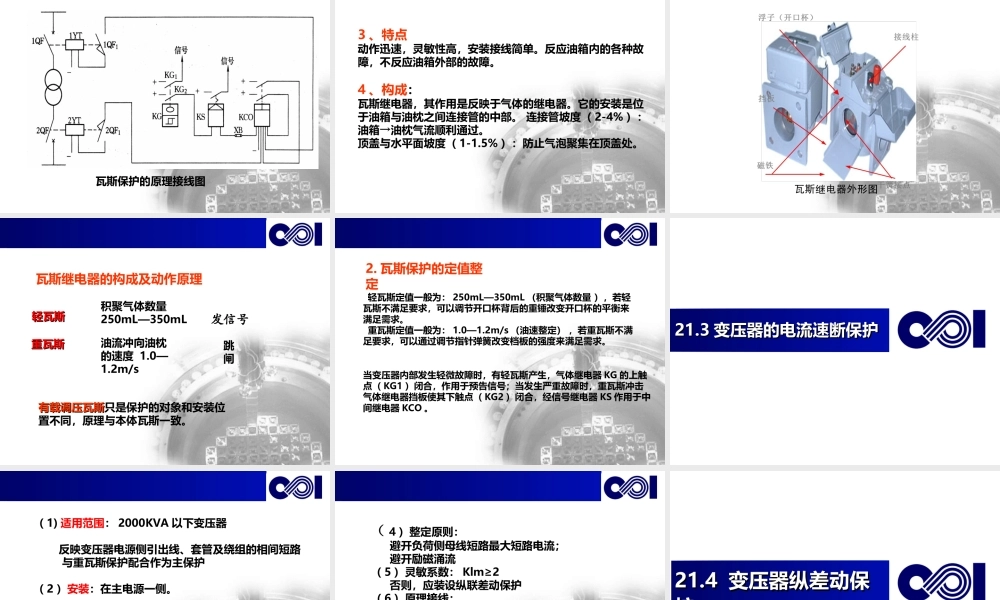

第21单元变压器的保护授课人：日期：中电投高级培训中心本单元主要内容本单元主要内容一、变压器的可能产生的故障和异常运行方式二、变压器的瓦斯保护三、变压器的电流速断保护三、变压器的电流速断保护四、变压器纵差动保护四、变压器纵差动保护五、过励磁保护五、过励磁保护21.121.1变压器的可能产生的故变压器的可能产生的故障和异常运行方式障和异常运行方式以人为本，诚信服务，和谐共赢，求真务实，创新卓越变压器是电力系统中十分重要的供电元件，它的故障将对供电的可靠性和系统的正常运行带来严重的影响，同时大容量的变压器也是十分贵重的元件，因此需要根据变压器容量和重要程度装设性能良好，工作可靠的继电保护装置。以人为本，诚信服务，和谐共赢，求真务实，创新卓越1、变压器的故障油箱内故障：各相绕组之间的相间短路、单相绕组部分线匝之间的匝间短路、单相绕组或引出线通过外壳发生的单相接地故障。油箱外部故障：引出线的相间短路、绝缘套管闪烁或破坏引出线通过外壳发生的单相接地短路。油箱内部故障非常危险，高温电弧不仅会烧毁绕组和铁芯，还会使变压器油绝缘分解产生大量气体，引起变压器油箱爆炸的严重后果.以人为本，诚信服务，和谐共赢，求真务实，创新卓越油箱内部TA2TA2TA2线路、变压器保护均应当跳闸以人为本，诚信服务，和谐共赢，求真务实，创新卓越2、变压器不正常运行状态主要包括：（1）由于变压器外部相间短路引起的过电流,是变压器中最严重的故障（相间短路——过电流）（2）由于变压器外部接地短路引起的过电流和中性点过电压（接地短路——过电流、中性点过电压）（3）由于负荷超过额定容量引起的过负荷（过负荷）（4）由于漏油等原因而引起的油面降低（油面降低）（5）在过电压或低频率等异常运行方式下，发生变压器的过励磁（过励磁）以人为本，诚信服务，和谐共赢，求真务实，创新卓越2、变压器不正常运行状态变压器的不正常运行状态会使绕组和铁芯过热。此外，对于中性点不接地运行的星形接线方式变压器，外部接地短路时有可能造成变压器中性点过电压，威胁变压器的绝缘；大容量变压器在过电压或低频率等异常运行方式下会发生变压器的过励磁，引起铁芯和其它金属构件的过热。变压器不正常运行时，继电保护应根据其严重程度，发出告警信号，使运行人员及时发现并采取相应的措施，以确保变压器的安全。以人为本，诚信服务，和谐共赢，求真务实，创新卓越3、应装设的继电保护装置（1）瓦斯保护——防御变...
