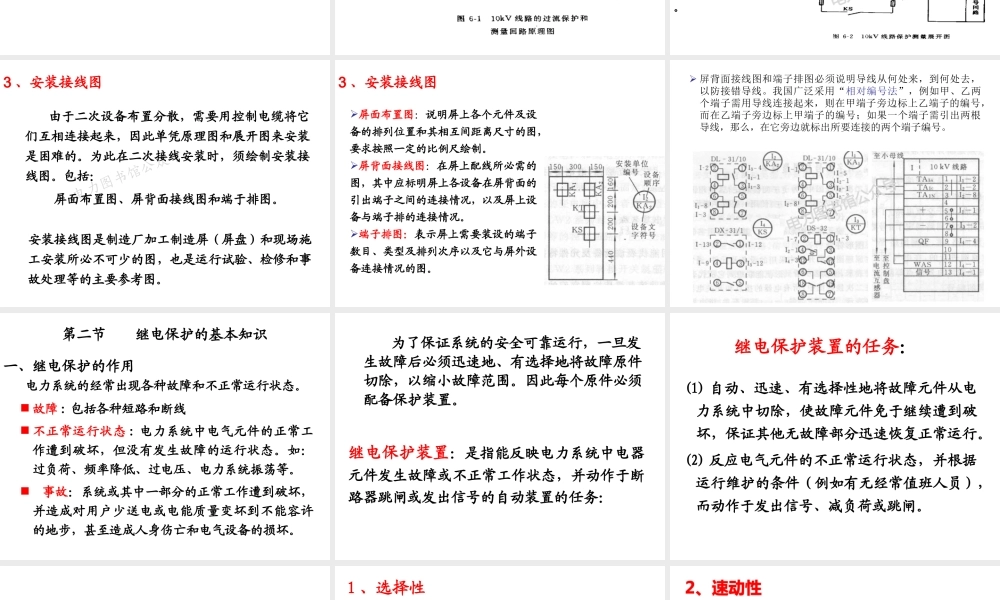

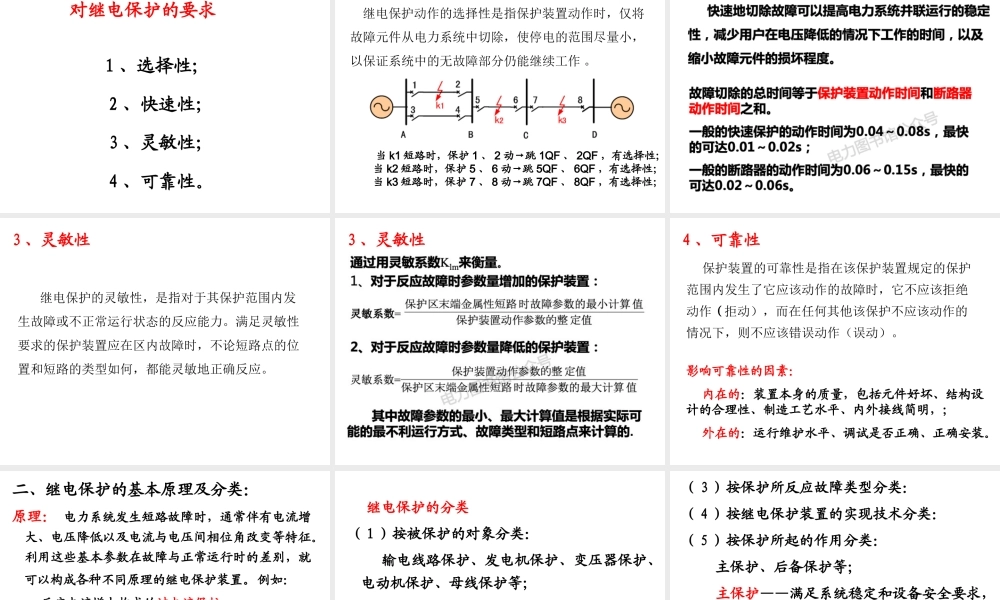

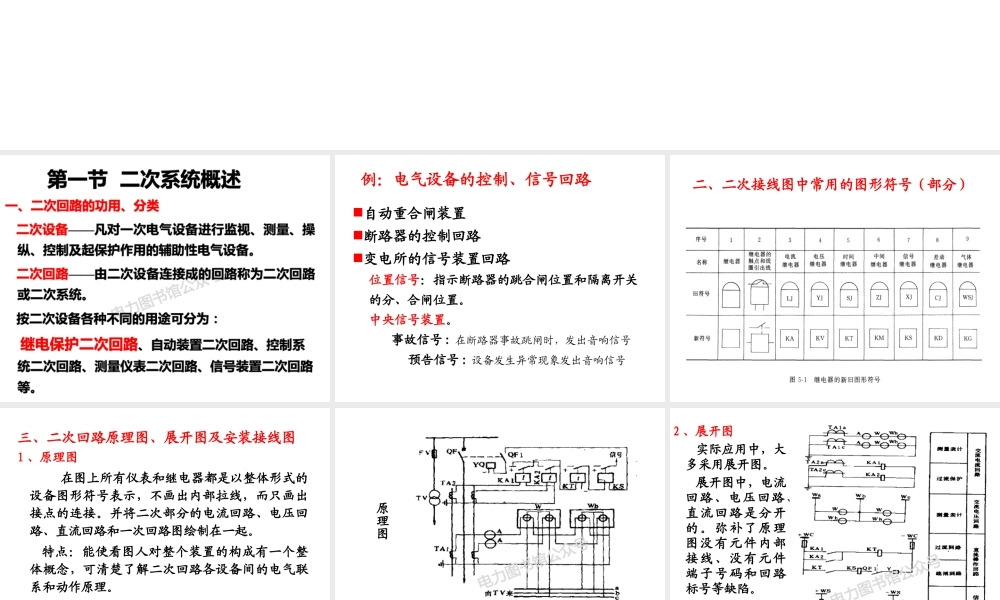

发电厂和变电所二次系统自动重合闸装置断路器的控制回路变电所的信号装置回路位置信号：指示断路器的跳合闸位置和隔离开关的分、合闸位置。中央信号装置。事故信号:在断路器事故跳闸时，发出音响信号预告信号:设备发生异常现象发出音响信号例：电气设备的控制、信号回路二、二次接线图中常用的图形符号（部分）三、二次回路原理图、展开图及安装接线图1、原理图在图上所有仪表和继电器都是以整体形式的设备图形符号表示，不画出内部拉线，而只画出接点的连接。并将二次部分的电流回路、电压回路、直流回路和一次回路图绘制在一起。特点：能使看图人对整个装置的构成有一个整体概念，可清楚了解二次回路各设备间的电气联系和动作原理。原理图2、展开图实际应用中，大多采用展开图。展开图中，电流回路、电压回路、直流回路是分开的。弥补了原理图没有元件内部接线、没有元件端子号码和回路标号等缺陷。。电力图书馆公众号由于二次设备布置分散，需要用控制电缆将它们互相连接起来，因此单凭原理图和展开图来安装是困难的。为此在二次接线安装时，须绘制安装接线图。包括：屏面布置图、屏背面接线图和端于排图。安装接线图是制造厂加工制造屏（屏盘）和现场施工安装所必不可少的图，也是运行试验、检修和事故处理等的主要参考图。3、安装接线图屏面布置图：说明屏上各个元件及设备的排列位置和其相互间距离尺寸的图，要求按照一定的比例尺绘制。屏背面接线图：在屏上配线所必需的图，其中应标明屏上各设备在屏背面的引出端子之间的连接情况，以及屏上设备与端子排的连接情况。端子排图：表示屏上需要装设的端子数目、类型及排列次序以及它与屏外设备连接情况的图。3、安装接线图屏背面接线图和端子排图必须说明导线从何处来，到何处去，以防接错导线。我国广泛采用“相对编号法”，例如甲、乙两个端子需用导线连接起来，则在甲端子旁边标上乙端子的编号，而在乙端子旁边标上甲端子的编号；如果一个端子需引出两根导线，那么，在它旁边就标出所要连接的两个端子编号。第二节继电保护的基本知识故障:包括各种短路和断线不正常运行状态:电力系统中电气元件的正常工作遭到破坏，但没有发生故障的运行状态。如：过负荷、频率降低、过电压、电力系统振荡等。事故：系统或其中一部分的正常工作遭到破坏，并造成对用户少送电或电能质量变坏到不能容许的地步，甚至造成人身伤亡和电气设备的损坏。一、继电保护的作用电力系统的经常出现各...
