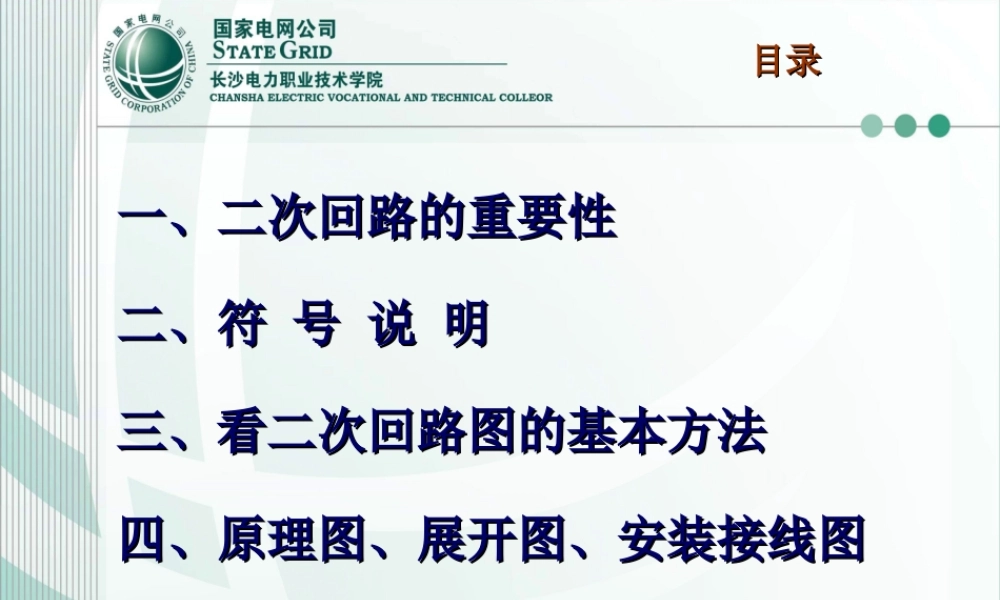

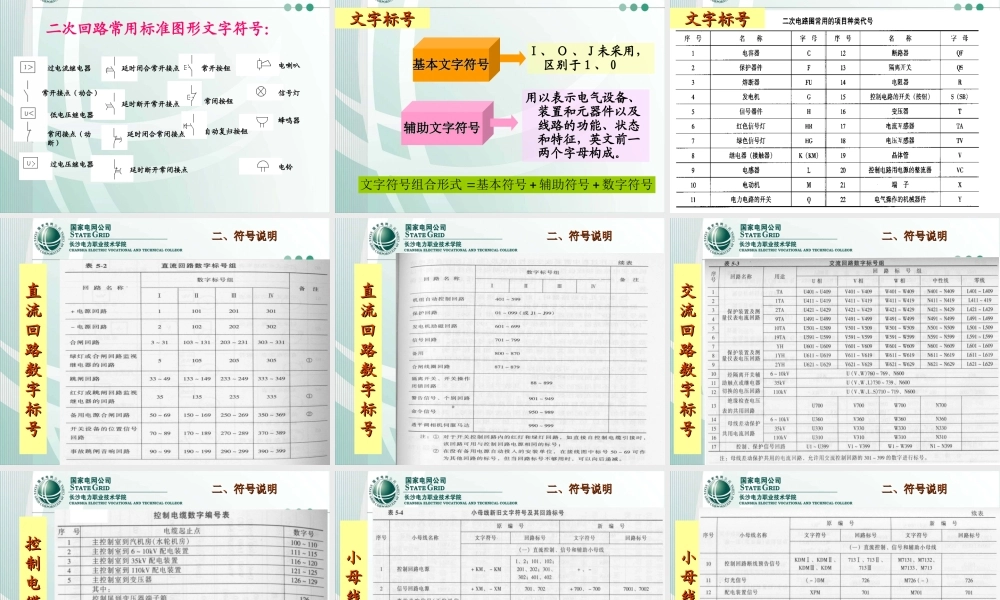

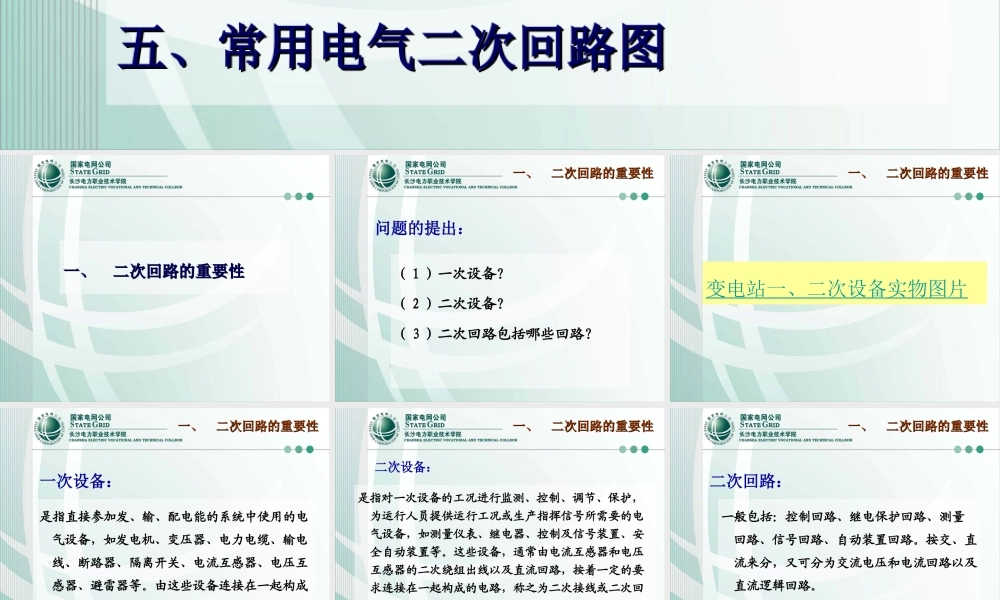

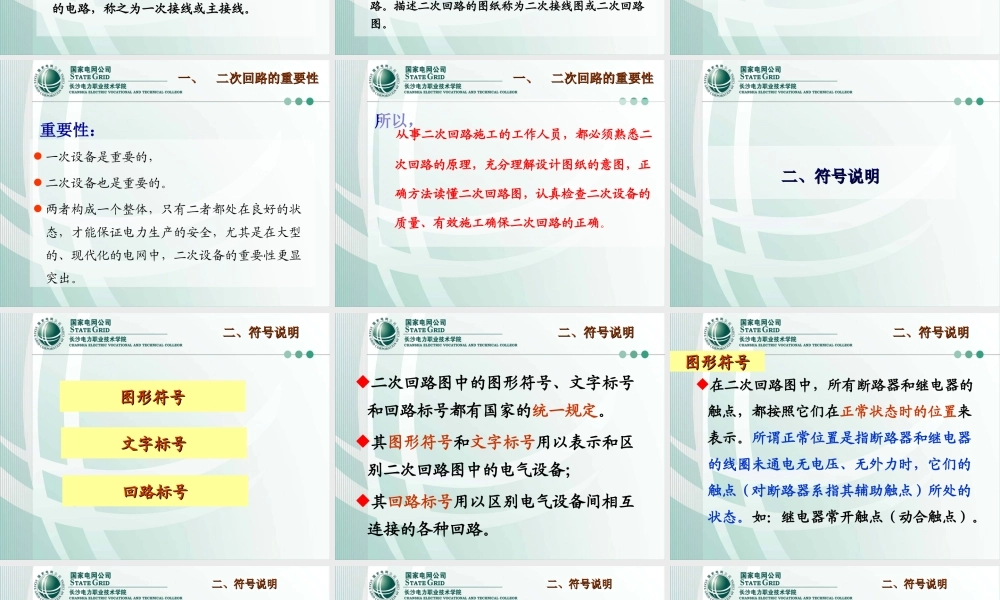

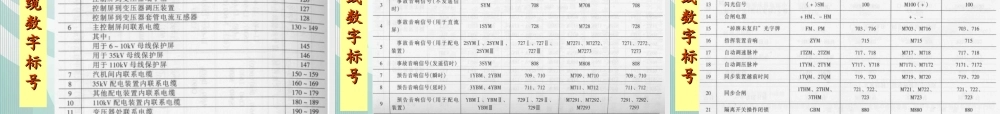

一、二次回路的重要性一、二次回路的重要性二、符号说明二、符号说明三、看二次回路图的基本方法三、看二次回路图的基本方法四、原理图、展开图、安装接线图四、原理图、展开图、安装接线图五、常用电气二次回路图五、常用电气二次回路图目录目录一、二次回路的重要性一、二次回路的重要性一、二次回路的重要性一、二次回路的重要性问题的提出:(1)一次设备?(2)二次设备?(3)二次回路包括哪些回路?一、二次回路的重要性一、二次回路的重要性变电站一、二次设备实物图片一、二次回路的重要性一、二次回路的重要性一次设备:是指直接参加发、输、配电能的系统中使用的电气设备,如发电机、变压器、电力电缆、输电线、断路器、隔离开关、电流互感器、电压互感器、避雷器等。由这些设备连接在一起构成的电路,称之为一次接线或主接线。一、二次回路的重要性一、二次回路的重要性二次设备:是指对一次设备的工况进行监测、控制、调节、保护,为运行人员提供运行工况或生产指挥信号所需要的电气设备,如测量仪表、继电器、控制及信号装置、安全自动装置等。这些设备,通常由电流互感器和电压互感器的二次绕组出线以及直流回路,按着一定的要求连接在一起构成的电路,称之为二次接线或二次回路。描述二次回路的图纸称为二次接线图或二次回路图。一、二次回路的重要性一、二次回路的重要性二次回路:一般包括:控制回路、继电保护回路、测量回路、信号回路、自动装置回路。按交、直流来分,又可分为交流电压和电流回路以及直流逻辑回路。一、二次回路的重要性一、二次回路的重要性重要性:一次设备是重要的,二次设备也是重要的。两者构成一个整体,只有二者都处在良好的状态,才能保证电力生产的安全,尤其是在大型的、现代化的电网中,二次设备的重要性更显突出。一、二次回路的重要性一、二次回路的重要性所以,从事二次回路施工的工作人员,都必须熟悉二次回路的原理,充分理解设计图纸的意图,正确方法读懂二次回路图,认真检查二次设备的质量、有效施工确保二次回路的正确。二、符号说明二、符号说明二、符号说明二、符号说明图形符号图形符号文字标号文字标号回路标号回路标号二、符号说明二、符号说明二次回路图中的图形符号、文字标号和回路标号都有国家的统一规定。其图形符号和文字标号用以表示和区别二次回路图中的电气设备;其回路标号用以区别电气设备间相互连接的各种回路。二、符号说明二、符号说明在二次回路图中,...
