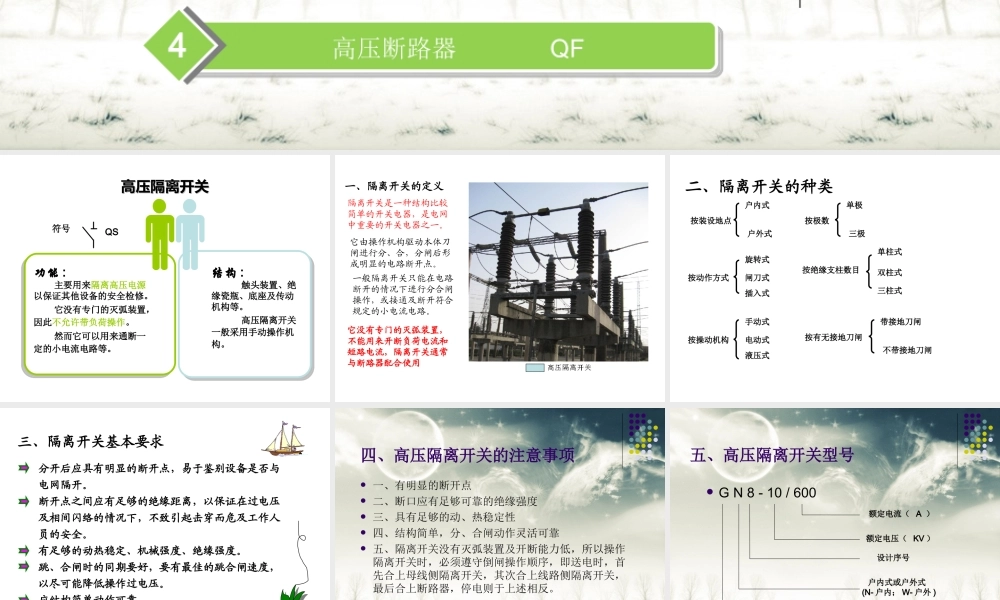

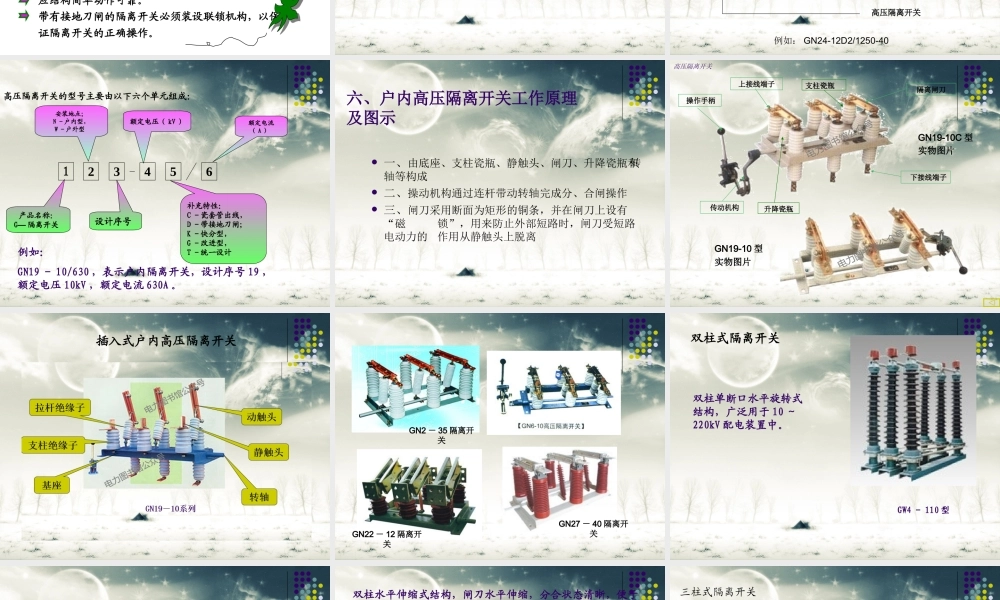

高压一次设备---隔离开关高压熔断器FU1高压隔离开关QS2高压负荷开关QL3高压断路器QF4高压隔离开关高压隔离开关功能:主要用来隔离高压电源以保证其他设备的安全检修。它没有专门的灭弧装置，因此不允许带负荷操作。然而它可以用来通断一定的小电流电路等。结构:触头装置、绝缘瓷瓶、底座及传动机构等。高压隔离开关一般采用手动操作机构。QS符号一、隔离开关的定义隔离开关是一种结构比较简单的开关电器，是电网中重要的开关电器之一。它没有专门的灭弧装置，不能用来开断负荷电流和短路电流，隔离开关通常与断路器配合使用它由操作机构驱动本体刀闸进行分、合，分闸后形成明显的电路断开点。一般隔离开关只能在电路断开的情况下进行分合闸操作，或接通及断开符合规定的小电流电路。二、隔离开关的种类按装设地点户内式户外式按极数单极三极按绝缘支柱数目单柱式双柱式三柱式按动作方式闸刀式旋转式插入式按有无接地刀闸带接地刀闸不带接地刀闸按操动机构手动式电动式液压式三、隔离开关基本要求分开后应具有明显的断开点，易于鉴别设备是否与电网隔开。断开点之间应有足够的绝缘距离，以保证在过电压及相间闪络的情况下，不致引起击穿而危及工作人员的安全。有足够的动热稳定、机械强度、绝缘强度。跳、合闸时的同期要好，要有最佳的跳合闸速度，以尽可能降低操作过电压。应结构简单动作可靠。带有接地刀闸的隔离开关必须装设联锁机构，以保证隔离开关的正确操作。四、高压隔离开关的注意事项一、有明显的断开点二、断口应有足够可靠的绝缘强度三、具有足够的动、热稳定性四、结构简单，分、合闸动作灵活可靠五、隔离开关没有灭弧装置及开断能力低，所以操作隔离开关时，必须遵守倒闸操作顺序，即送电时，首先合上母线侧隔离开关，其次合上线路侧隔离开关，最后合上断路器，停电则于上述相反。五、高压隔离开关型号GN8-10/600户内式或户外式(N-户内；W-户外)高压隔离开关设计序号额定电压（KV）额定电流（A）例如：GN24-12D2/1250-40123456产品名称：G—隔离开关安装地点；N－户内型，W－户外型设计序号额定电压（kV）补充特性：C－瓷套管出线，D－带接地刀闸；K－快分型，G－改进型，T－统一设计额定电流（A）例如：GN19－10/630，表示户内隔离开关，设计序号19，额定电压10kV，额定电流630A。高压隔离开关的型号主要由以下六个单元组成：六、户内高压隔离开关工作原理及图示一、由底座、支柱瓷瓶、静触头、闸刀、升降瓷瓶和转轴等...
