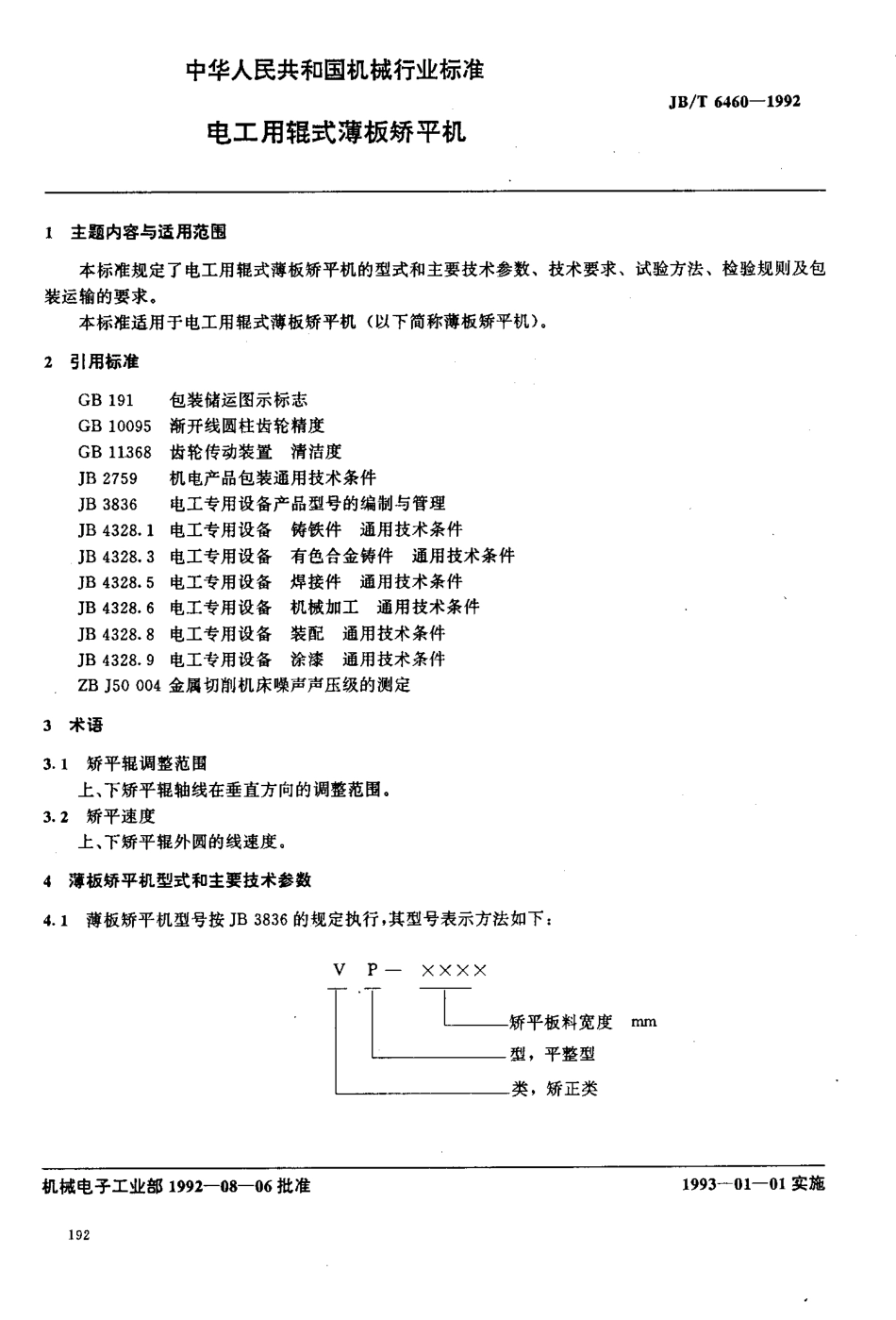

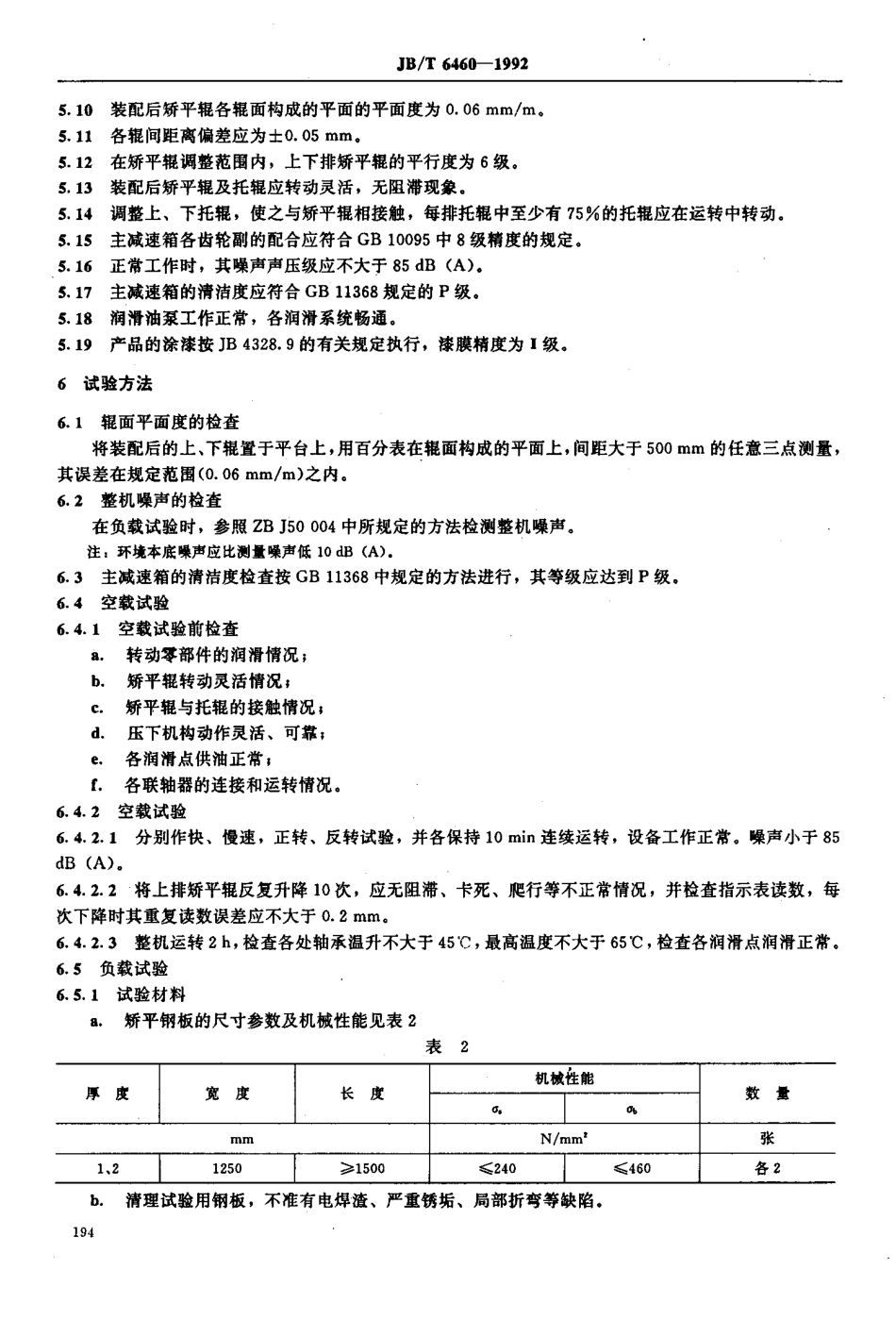

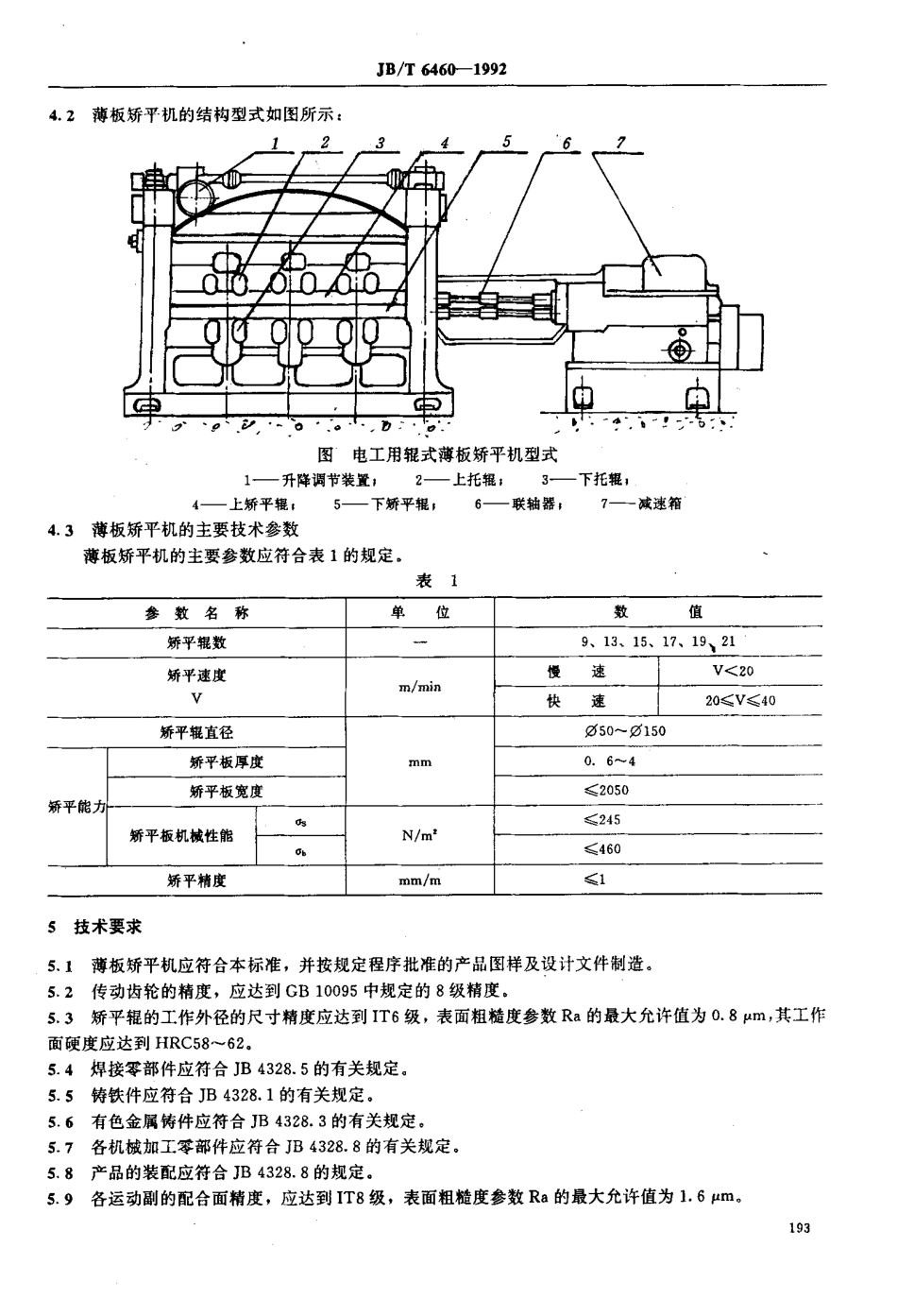

中华人民共和国机械行业标准JB/T6460-1992电工用辊式薄板矫平机1主题内容与适用范围本标准规定了电工用辊式薄板矫平机的型式和主要技术参数、技术要求、试验方法、检验规则及包装运输的要求。本标准适用于电工用辊式薄板矫平机(以下简称薄板矫平机)。2引用标准GB191包装储运图示标志GB10095渐开线圆柱齿轮精度GB11.368齿轮传动装置清洁度JB2759机电产品包装通用技术条件JB3836电工专用设备产品型号的编制与管理JB4328.1电工专用设备铸铁件通用技术条件JB4328.3电工专用设备有色合金铸件通用技术条件JB4328.5电工专用设备焊接件通用技术条件JB4328.6电工专用设备机械加工通用技术条件JB4328.8电工专用设备装配通用技术条件JB4328.9电工专用设备涂漆通用技术条件ZBJ50004金属切削机床噪声声压级的测定术语3.1矫平辊调整范围上、下矫平辊轴线在垂直方向的调整范围。3.2矫平速度上、下矫平辊外圆的线速度.4薄板矫平机型式和主要技术参数4.1薄板矫平机型号按JB3836的规定执行，其型号表示方法如下:VP一又XXX板料宽度nim平整型矫正类机械电子工业部1992-08-06批准1993-01-01实施JB/T6460-199242薄板矫平机的结构型式如图所示:图电工用辊式薄板矫平机型式1—升降调节装置，2—上托辊，3—下托辊。4.34—上矫平辊‘薄板矫平机的主要技术参数5—下矫平辊，6-联轴器，7-减速箱薄板矫平机的主要参数应符合表1的规定。参数名称单位数值矫平辊数9,13,15,17,19,21矫平速度Vm加lin慢速VG20快速20簇V蕊40矫平辊直径幻1盯1必50^-必1500.6^-4左民，苗日目J刁与矫平板厚度蕊2050矫平板宽度刀r〕尸妇匕ZJ矫平板机械性能6gN/m'蕊245镇460口卜矫平精度mm/m(15技术要求5.1薄板矫平机应符合本标准，并按规定程序批准的产品图样及设计文件制造。5.2传动齿轮的精度，应达到GB10095中规定的8级精度‘5.3矫平辊的工作外径的尺寸精度应达到IT6级，表面粗糙度参数Ra的最大允许值为0.8Wm，其工作面硬度应达到HRC58-62,5.4焊接零部件应符合JB4328.5的有关规定。5.5铸铁件应符合JB4328.1的有关规定。5.‘有色金属铸件应符合JB4328.3的有关规定。5.7各机械加工零部件应符合JB4328.8的有关规定。5.8产品的装配应符合JB4328.8的规定。5，各运动副的配合面精度，应达到IT8级，表面粗糙度参数R。的最大允许值为1.6pm.JB/T6460-19925.10装配后矫平辊各辊面构成的平面的平面度为0.06mm/m.5.11各辊间距离偏差应为士0.05mm.5.12在矫平辊调整范围内，上下排矫平辊的平行度为6级.5.13装配后矫平...
