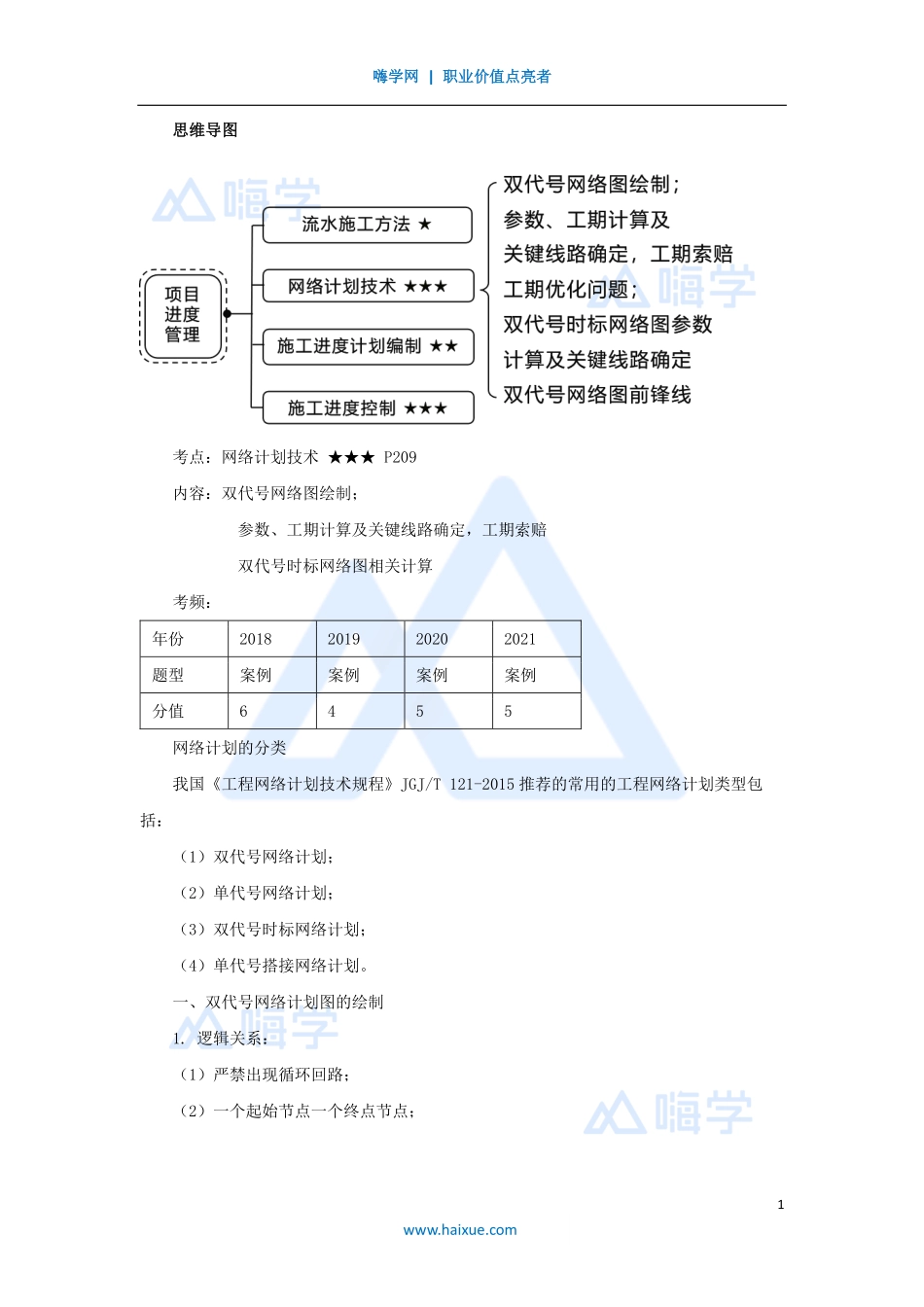

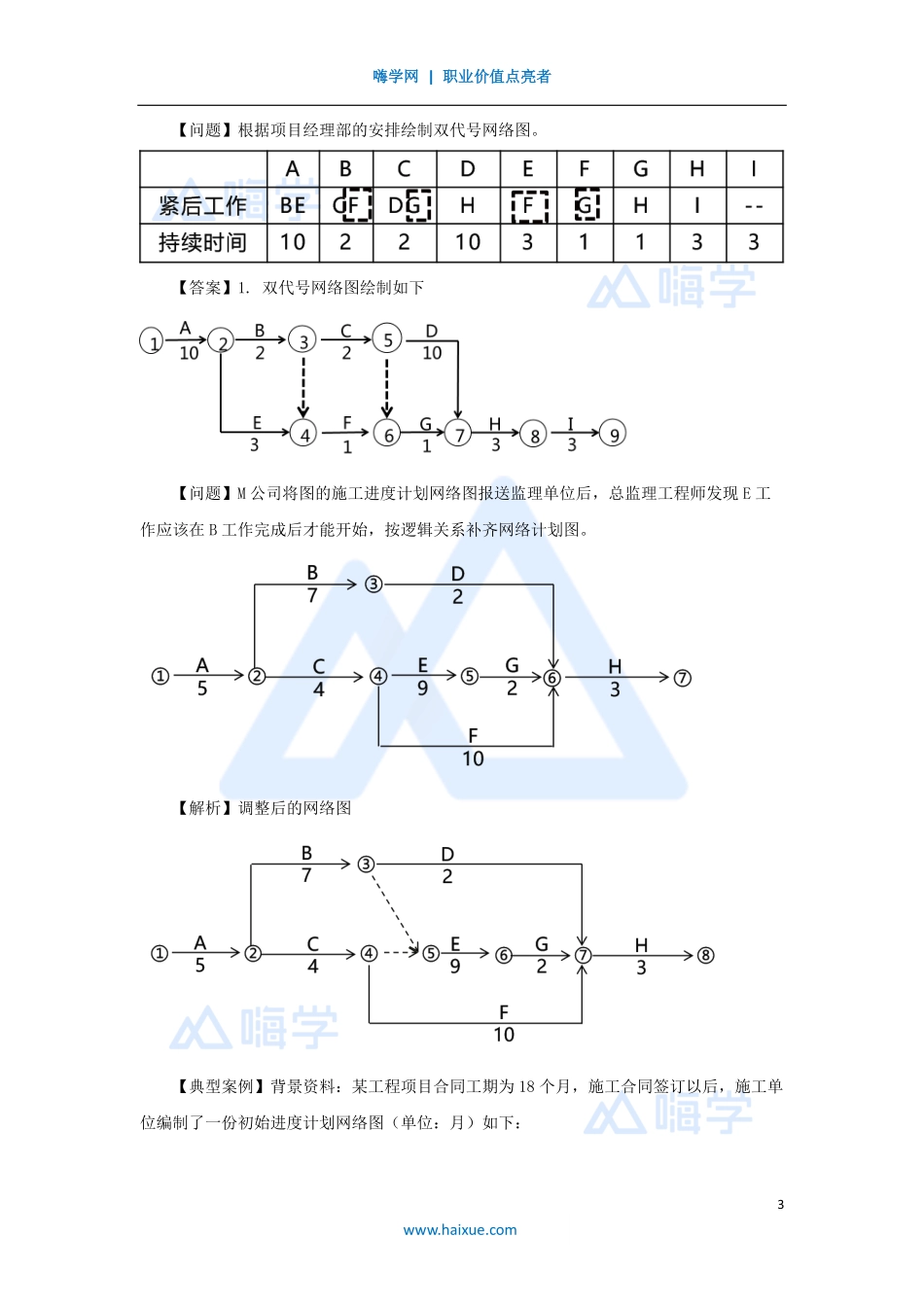

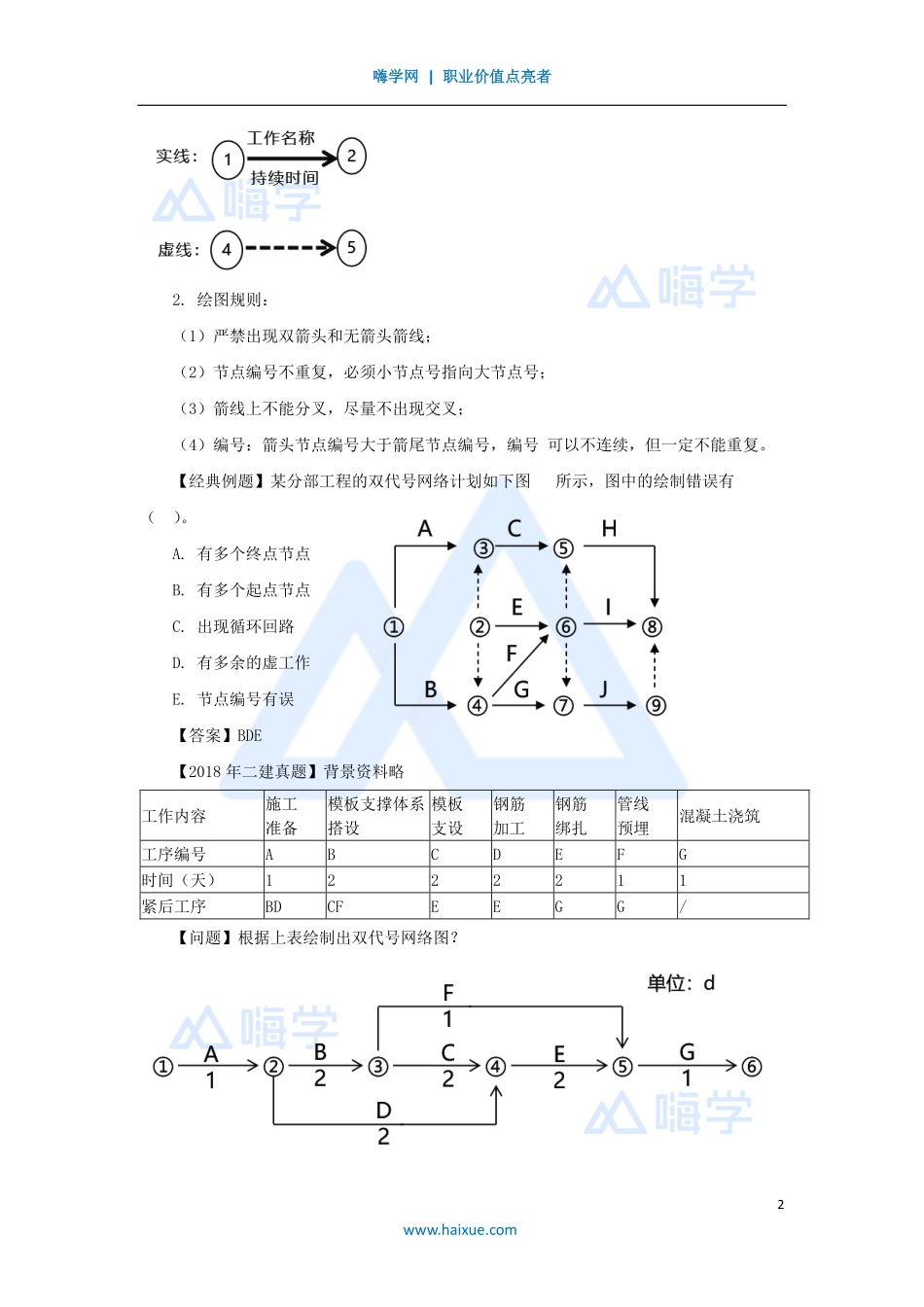

嗨学网|职业价值点亮者1www.haixue.com思维导图考点：网络计划技术★★★P209内容：双代号网络图绘制；参数、工期计算及关键线路确定，工期索赔双代号时标网络图相关计算考频：年份2018201920202021题型案例案例案例案例分值6455网络计划的分类我国《工程网络计划技术规程》JGJ/T121-2015推荐的常用的工程网络计划类型包括：（1）双代号网络计划；（2）单代号网络计划；（3）双代号时标网络计划；（4）单代号搭接网络计划。一、双代号网络计划图的绘制1.逻辑关系：（1）严禁出现循环回路；（2）一个起始节点一个终点节点；嗨学网|职业价值点亮者2www.haixue.com2.绘图规则：（1）严禁出现双箭头和无箭头箭线；（2）节点编号不重复，必须小节点号指向大节点号；（3）箭线上不能分叉，尽量不出现交叉；（4）编号：箭头节点编号大于箭尾节点编号，编号可以不连续，但一定不能重复。【经典例题】某分部工程的双代号网络计划如下图所示，图中的绘制错误有（）。A.有多个终点节点B.有多个起点节点C.出现循环回路D.有多余的虚工作E.节点编号有误【答案】BDE【2018年二建真题】背景资料略工作内容施工准备模板支撑体系搭设模板支设钢筋加工钢筋绑扎管线预埋混凝土浇筑工序编号ABCDEFG时间（天）1222211紧后工序BDCFEEGG/【问题】根据上表绘制出双代号网络图？嗨学网|职业价值点亮者3www.haixue.com【问题】根据项目经理部的安排绘制双代号网络图。【答案】1.双代号网络图绘制如下【问题】M公司将图的施工进度计划网络图报送监理单位后，总监理工程师发现E工作应该在B工作完成后才能开始，按逻辑关系补齐网络计划图。【解析】调整后的网络图【典型案例】背景资料：某工程项目合同工期为18个月，施工合同签订以后，施工单位编制了一份初始进度计划网络图（单位：月）如下：嗨学网|职业价值点亮者4www.haixue.com事件一：由于该工程涉及某专利技术，进度计划网络图中的工作C、工作H和工作J需共用一台特殊履带吊装起重机械，而且按上述顺序依次施工，为此需要对初始网络图作调整。【问题1】1.绘出事件一中调整后的进度计划网络图。找出调整后网络图的关键线路（工作表示），并计算总工期。【答案1】调整后的进度计划网络图如下：调整后进度计划网络图的关键线路（工作表示）：B→F→H→M→L。总工期为：18个月。事件二：该特殊履带吊装起重机械租赁台班费用相当贵，而且无论是否使用，租赁费用从进场就开始计算，直到出场。施工单位为减少该特殊设备在现场的闲...
