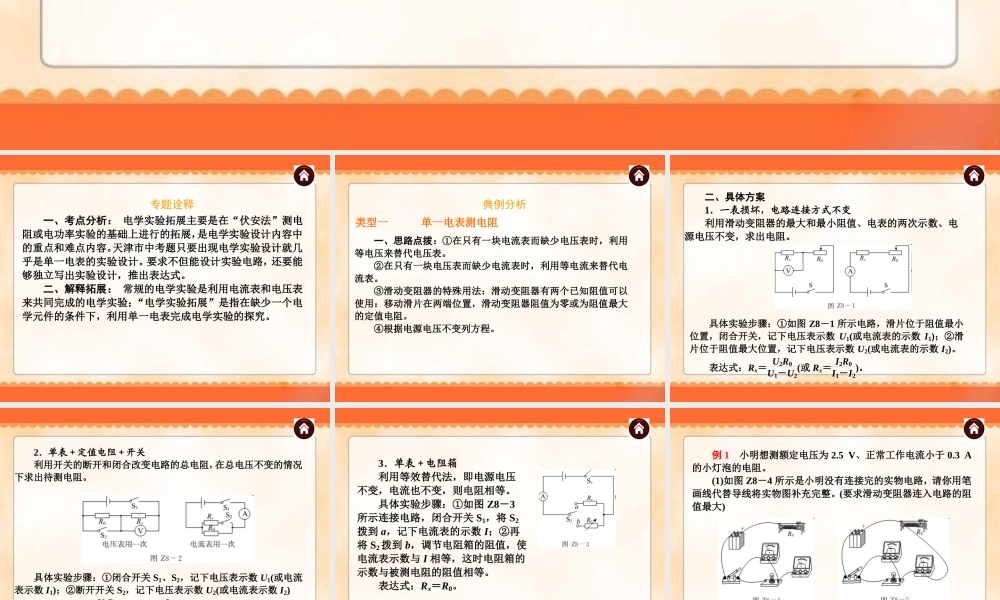

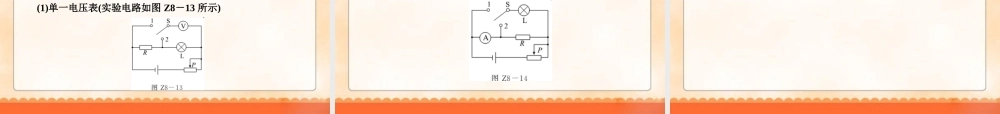

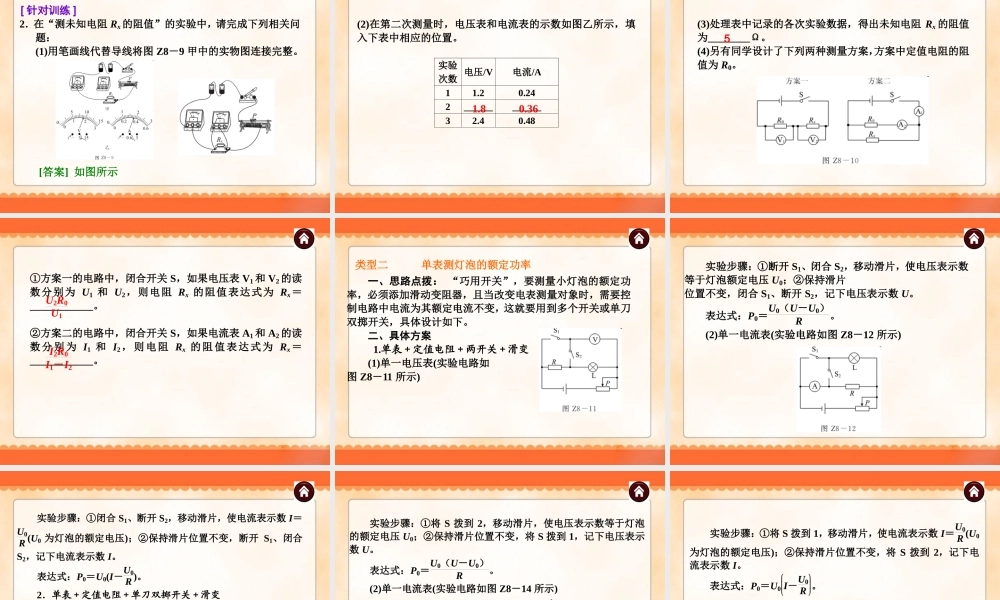

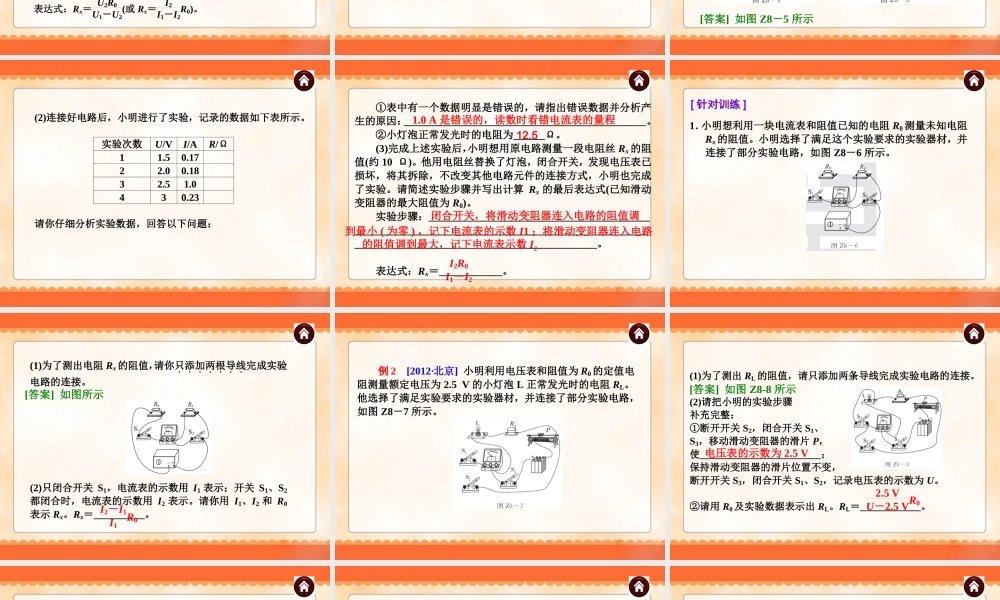

专题8电学实验拓展中考物理总复习专题诠释一、考点分析：电学实验拓展主要是在“伏安法”测电阻或电功率实验的基础上进行的拓展，是电学实验设计内容中的重点和难点内容。天津市中考题只要出现电学实验设计就几乎是单一电表的实验设计。要求不但能设计实验电路，还要能够独立写出实验设计，推出表达式。二、解释拓展：常规的电学实验是利用电流表和电压表来共同完成的电学实验；“电学实验拓展”是指在缺少一个电学元件的条件下，利用单一电表完成电学实验的探究。典例分析一、思路点拨：①在只有一块电流表而缺少电压表时，利用等电压来替代电压表。②在只有一块电压表而缺少电流表时，利用等电流来替代电流表。③滑动变阻器的特殊用法：滑动变阻器有两个已知阻值可以使用：移动滑片在两端位置，滑动变阻器阻值为零或为阻值最大的定值电阻。④根据电源电压不变列方程。类型一单一电表测电阻二、具体方案1．一表损坏，电路连接方式不变利用滑动变阻器的最大和最小阻值、电表的两次示数、电源电压不变，求出电阻。具体实验步骤：①如图Z8－1所示电路，滑片位于阻值最小位置，闭合开关，记下电压表示数U1(或电流表的示数I1)；②滑片位于阻值最大位置，记下电压表示数U2(或电流表的示数I2)。表达式：Rx＝U2R0U1－U2(或Rx＝I2R0I1－I2)。2．单表＋定值电阻＋开关利用开关的断开和闭合改变电路的总电阻，在总电压不变的情况下求出待测电阻。具体实验步骤：①闭合开关S1、S2，记下电压表示数U1(或电流表示数I1)；②断开开关S2，记下电压表示数U2(或电流表示数I2)表达式：Rx＝U2R0U1－U2(或Rx＝I2I1－I2R0)。3．单表＋电阻箱利用等效替代法，即电源电压不变，电流也不变，则电阻相等。具体实验步骤：①如图Z8－3所示连接电路，闭合开关S1，将S2拨到a，记下电流表的示数I；②再将S2拨到b，调节电阻箱的阻值，使电流表示数与I相等，这时电阻箱的示数与被测电阻的阻值相等。表达式：Rx＝R0。例1小明想测额定电压为2.5V、正常工作电流小于0.3A的小灯泡的电阻。(1)如图Z8－4所示是小明没有连接完的实物电路，请你用笔画线代替导线将实物图补充完整。(要求滑动变阻器连入电路的阻值最大)[答案]如图Z8－5所示(2)连接好电路后，小明进行了实验，记录的数据如下表所示。实验次数U/VI/AR/Ω11.50.1722.00.1832.51.0430.23请你仔细分析实验数据，回答以下问题：①表中有一个数据明显是错误的，请指出错误数据并分析产生的原因：_____________________________________...
